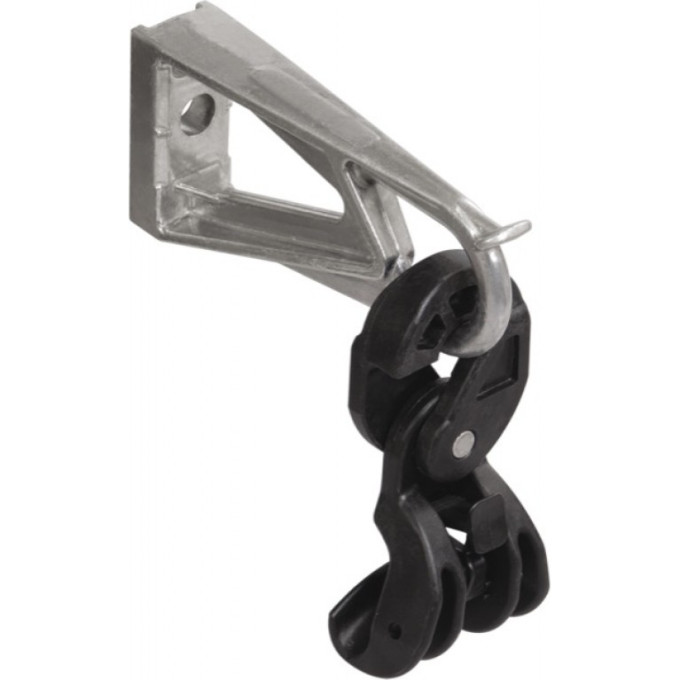

Комплект промежуточной подвески IEK КОПМ 1500 (ES 1500, SO 260) - UKA-31-D16-D95

При строительстве воздушных линий с самонесущими изолированными проводами (СИП) важно обеспечить надежное крепление несущей нейтрали на промежуточных опорах. Комплект промежуточной подвески IEK КОПМ 1500 предназначен для фиксации нейтрали с помощью регулируемого зажима, который сохраняет подвижность в продольном и поперечном направлениях. Это позволяет компенсировать нагрузки, возникающие при температурных изменениях и ветровых воздействиях, предотвращая повреждение линии.

Конструкция и материалы

Кронштейн комплекта имеет выступ в верхней части, исключающий переход зажима в верхнее положение. Для монтажа на опоре предусмотрено отверстие под анкерные винты, а также возможность крепления с помощью бандажной ленты. Разделительные фаски облегчают установку ленты. Кронштейн выполнен из алюминиевого сплава, устойчивого к коррозии. Промежуточный зажим ЗПН 1500 (поставляется отдельно) изготовлен из полимера, армированного стекловолокном, что обеспечивает устойчивость к ультрафиолету и погодным условиям.

Технические характеристики

• Диаметр несущей нейтрали: 8–15 мм
• Сечение несущей нейтрали: 16–95 мм²
• Диаметр кабеля: 4,5–10,96 мм
• Предельная нагрузка: 12000 Н
• Температура эксплуатации: -60…+70 °C
• Климатическое исполнение: УХЛ1
• Вес: 0,53 кг

Применение

Комплект применяется при монтаже и ремонте воздушных линий СИП напряжением до 1 кВ, на промежуточных опорах. Подходит для различных типов опор благодаря универсальности крепления. Обеспечивает долговременную и надежную эксплуатацию линии.
