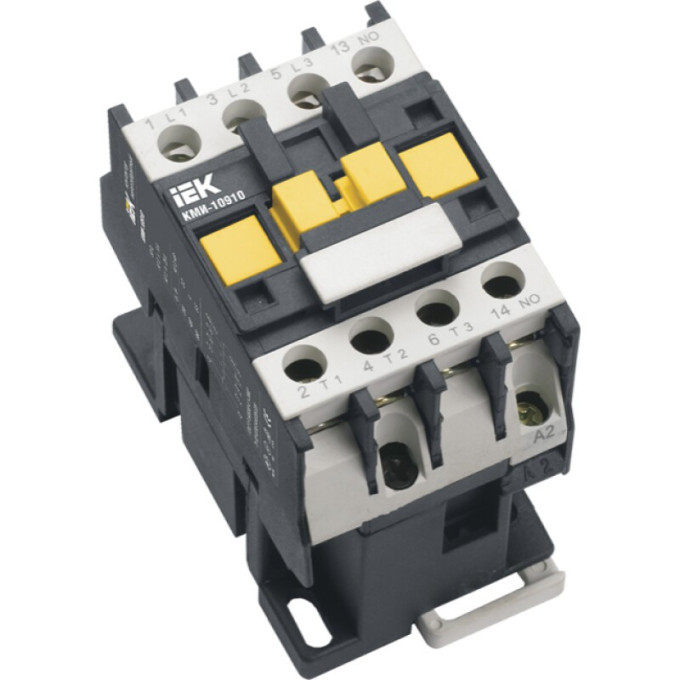

Контактор IEK КМИ-10910 9А 24В/АС3 1НО - KKM11-009-024-10
Артикул: KKM11-009-024-10
970 руб.
от 243 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес≤ 0,34 кг
Время срабатывания при замыкании12...22 мс
Время срабатывания при размыкании4...19 мс
Высота75.0 мм
Описание
Контактор IEK КМИ-10910 предназначен для коммутации электрических цепей с номинальным током до 9 А. Его основная задача — управление асинхронными двигателями с короткозамкнутым ротором, а также другими нагрузками, такими как освещение и нагревательные элементы. Благодаря катушке на 24 В переменного тока, он легко интегрируется в системы автоматизации с низковольтным управлением.
Ключевые параметры
- Номинальный рабочий ток Ie при 400 В: 9 А
- Номинальная мощность при AC-3: 2.2 кВт (230 В), 4.0 кВт (400 В), 5.5 кВт (660 В)
- Условный тепловой ток Ith: 25 А
- Напряжение управления: 24 В AC
- Количество полюсов: 3
- Дополнительные контакты: 1 NO
- Монтаж: на DIN-рейку или винтами
- Степень защиты: IP20
- Коммутационная износостойкость: до 1.5 млн циклов (AC-3)
Где применяется
Этот контактор востребован в шкафах управления для пуска и остановки вентиляторов, насосов, тепловых завес, станков. Также он подходит для систем автоматического ввода резерва (АВР) и управления освещением. Благодаря малогабаритному исполнению и креплению на DIN-рейку, устройство удобно для монтажа в распределительных щитах.
Плюсы
- Компактные размеры, ширина 45 мм
- Возможность установки на DIN-рейку
- Высокая коммутационная износостойкость (1.5 млн циклов AC-3)
Характеристики
| Вес | ≤ 0,34 кг |
|---|---|
| Время срабатывания при замыкании | 12...22 мс |
| Время срабатывания при размыкании | 4...19 мс |
| Высота | 75.0 мм |
| Гибкий кабель без наконечника | 1,0...2,5 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3...0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8...1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 10 мА |
| Доп конт - минимальная вкл способность umin | 24 В |
| Доп конт - момент затяжки | 1.2 нм |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - сечение присоединяемых проводников | 1...4 мм² |
| Доп конт - сопротивление изоляции | > 10 мОм |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 1,5...4 мм² |
| Защита от сверхтоков - предохр gg | 10 А |
| Катушка | С катушкой 24 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во дополнительных контактов | 1 |
| Количество полюсов | 3 |
| Комутационная износоуст при ас-1 | 1,3 млн циклов |
| Комутационная износоуст при ас-3 | 1,5 млн циклов |
| Комутационная износоуст при ас-4 | 0,2 млн циклов |
| Макс кратковременная нагрузка | 162 А |
| Мех износоустойчивость | 15.0 млн ком циклов |
| Момент затяжки | 1,2 Нм |
| Мощность рассеяния при ie ас-1 | 1,56 Вт |
| Мощность рассеяния при ie ас-3 | 0,2 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 2.2 кВт |
| Номин мощность при ac-3 400 в | 4.0 кВт |
| Номин мощность при ac-3 660 в | 5.5 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 24 В |
| Номин раб напряжение переменного тока ue | 230; 400; 660 В |
| Номин рабочий ток ie 400 в | 9 А |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип монтажа | При помощи винтов, на DIN-рейку |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 9 А |
| Условный тепловой ток ith при ас-1 | 25 А |
| Условный ток короткого замыкания inc | 1000 А |
| Ширина | 45.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
