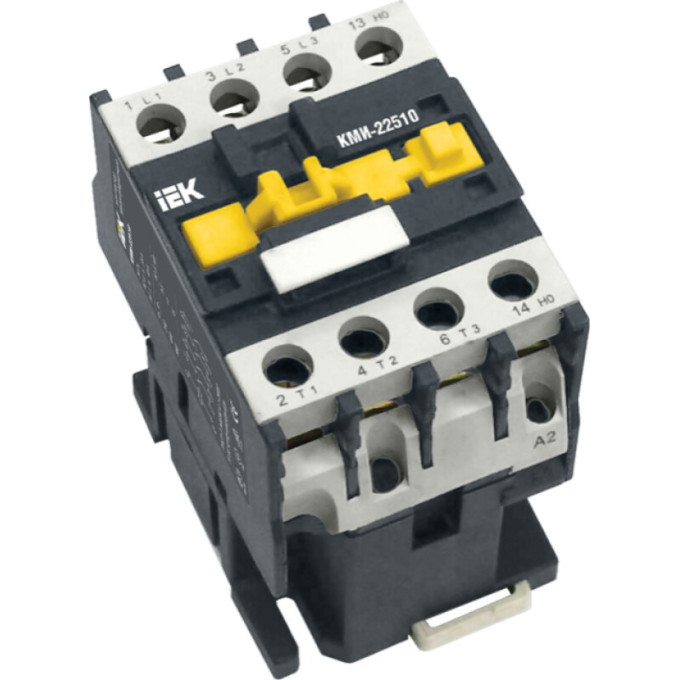

Контактор IEK КМИ-22510 25А 110В/АС3 1НО - KKM21-025-110-10
Артикул: KKM21-025-110-10
2 550 руб.
от 638 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес≤ 0,4 кг
Время срабатывания при замыкании15...24 мс
Время срабатывания при размыкании5...19 мс
Высота84.0 мм
Описание
Контактор IEK КМИ-22510 предназначен для дистанционного управления асинхронными двигателями с короткозамкнутым ротором, а также для коммутации цепей освещения, нагревательных приборов и других слабоиндуктивных нагрузок. Модель с номинальным током 25 А и катушкой управления на 110 В переменного тока подходит для сборки шкафов автоматики, систем вентиляции и насосного оборудования.
Технические параметры
- Номинальный рабочий ток Ie при 400 В: 25 А
- Номинальное напряжение изоляции Ui: 660 В
- Коммутационная износостойкость AC-3: 1,1 млн циклов
- Механическая износостойкость: 12 млн циклов
- Максимальная кратковременная нагрузка: 450 А
- Условный ток короткого замыкания Inc: 3000 А
- Время срабатывания: замыкание 15–24 мс, размыкание 5–19 мс
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4
- Габариты: 84×56×… мм
- Вес: ≤0,4 кг
Применение
Контактор КМИ-22510 используется в схемах управления электродвигателями, в системах автоматического ввода резерва (АВР), для коммутации освещения, нагревателей, тепловых завес, вентиляторов и насосов. Устанавливается на DIN-рейку 35 мм, что упрощает монтаж в распределительных щитах. Дополнительный контакт 1НО позволяет организовать самоподхват или сигнализацию. Работает при температуре от -25 до +50 °C.
Плюсы
- Номинальный ток 25 А для нагрузок до 11 кВт при 400 В
- Высокая коммутационная износостойкость 1,1 млн циклов
- Компактный корпус для DIN-рейки
Характеристики
| Вес | ≤ 0,4 кг |
|---|---|
| Время срабатывания при замыкании | 15...24 мс |
| Время срабатывания при размыкании | 5...19 мс |
| Высота | 84.0 мм |
| Гибкий кабель без наконечника | 1,5...4 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3...0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8...1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 10 мА |
| Доп конт - минимальная вкл способность umin | 24 В |
| Доп конт - момент затяжки | 1.2 нм |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - сечение присоединяемых проводников | 1...4 мм² |
| Доп конт - сопротивление изоляции | > 10 мОм |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 2,5...6 мм² |
| Защита от сверхтоков - предохр gg | 40 А |
| Катушка | С катушкой 110 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во дополнительных контактов | 1 |
| Количество полюсов | 3 |
| Комутационная износоуст при ас-1 | 1,3 млн циклов |
| Комутационная износоуст при ас-3 | 1,1 млн циклов |
| Комутационная износоуст при ас-4 | 0,15 млн циклов |
| Макс кратковременная нагрузка | 450 А |
| Мех износоустойчивость | 12.0 млн ком циклов |
| Момент затяжки | 1,2 Нм |
| Мощность рассеяния при ie ас-1 | 3,2 Вт |
| Мощность рассеяния при ie ас-3 | 1,25 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 5.5 кВт |
| Номин мощность при ac-3 400 в | 11.0 кВт |
| Номин мощность при ac-3 660 в | 15.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 110 В |
| Номин раб напряжение переменного тока ue | 230; 400; 660 В |
| Номин рабочий ток ie 400 в | 25 А |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип монтажа | При помощи винтов, на DIN-рейку |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 25 А |
| Условный тепловой ток ith при ас-1 | 40 А |
| Условный ток короткого замыкания inc | 3000 А |
| Ширина | 56.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
