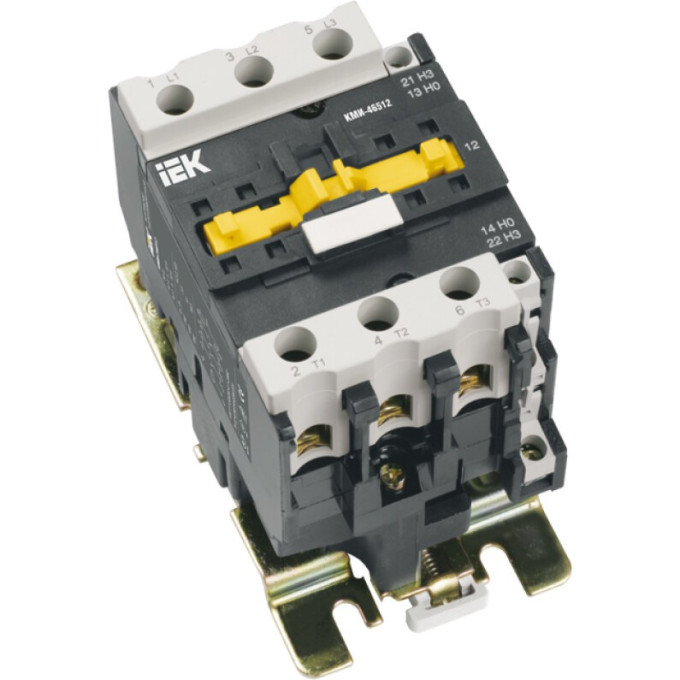

Контактор IEK КМИ-48012 80А 400В/АС3 1НО;1НЗ - KKM41-080-400-11
Артикул: KKM41-080-400-11
6 410 руб.
от 1 603 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес≤ 1,59 кг
Время срабатывания при замыкании20...35 мс
Время срабатывания при размыкании6...20 мс
Высота128.0 мм
Описание
Контактор IEK КМИ-48012 предназначен для управления трехфазными асинхронными двигателями и другими нагрузками в цепях переменного тока. Катушка на 400 В позволяет использовать его в сетях с напряжением управления 400 В. Номинальный ток 80 А в категории АС-3 обеспечивает коммутацию мощных потребителей.
Технические характеристики
- Номинальный ток Ie (400 В): 80 А
- Номинальное напряжение изоляции Ui: 660 В
- Номинальное импульсное напряжение: 6 кВ
- Мощность при АС-3: 22.0 кВт (230 В), 37.0 кВт (400 В), 45.0 кВт (660 В)
- Количество полюсов: 3
- Вспомогательные контакты: 1НО + 1НЗ
- Напряжение управления: 400 В (AC)
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4
- Диапазон рабочих температур: -25...+50 °C
- Механическая износостойкость: 5 млн циклов
- Коммутационная износостойкость: до 1.0 млн циклов
- Сечение подключаемых проводников: 16...35 мм² (гибкий), 25...50 мм² (жесткий)
- Габариты (ШхВ): 86x128 мм
- Вес: ≤ 1.59 кг
Область применения
Применяется для управления насосами, вентиляторами, компрессорами, станками и другим оборудованием. Подходит для монтажа на панель, имеет винтовые зажимы для надежного подключения.
Плюсы
- Высокая коммутационная износостойкость до 1.0 млн циклов
- Механическая износостойкость 5 млн циклов
- Напряжение управления 400 В
- Увеличенное сечение подключаемых проводников
Характеристики
| Вес | ≤ 1,59 кг |
|---|---|
| Время срабатывания при замыкании | 20...35 мс |
| Время срабатывания при размыкании | 6...20 мс |
| Высота | 128.0 мм |
| Гибкий кабель без наконечника | 16...35 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3...0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8...1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 10 мА |
| Доп конт - минимальная вкл способность umin | 24 В |
| Доп конт - момент затяжки | 1.2 нм |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - сечение присоединяемых проводников | 1...4 мм² |
| Доп конт - сопротивление изоляции | > 10 мОм |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 25...50 мм² |
| Защита от сверхтоков - предохр gg | 100 А |
| Катушка | С катушкой 400 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во дополнительных контактов | 2 |
| Количество полюсов | 3 |
| Комутационная износоуст при ас-1 | 1,0 млн циклов |
| Комутационная износоуст при ас-3 | 0,9 млн циклов |
| Комутационная износоуст при ас-4 | 1,0 млн циклов |
| Макс кратковременная нагрузка | 1440 А |
| Мех износоустойчивость | 5.0 млн ком циклов |
| Момент затяжки | 4 Нм |
| Мощность рассеяния при ie ас-1 | 12,5 Вт |
| Мощность рассеяния при ie ас-3 | 5,1 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 22.0 кВт |
| Номин мощность при ac-3 400 в | 37.0 кВт |
| Номин мощность при ac-3 660 в | 45.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 400 В |
| Номин раб напряжение переменного тока ue | 230; 400; 660 В |
| Номин рабочий ток ie 400 в | 80 А |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип монтажа | Монтажная панель/плата |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 80 А |
| Условный тепловой ток ith при ас-1 | 125 А |
| Условный ток короткого замыкания inc | 5000 А |
| Ширина | 86.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
