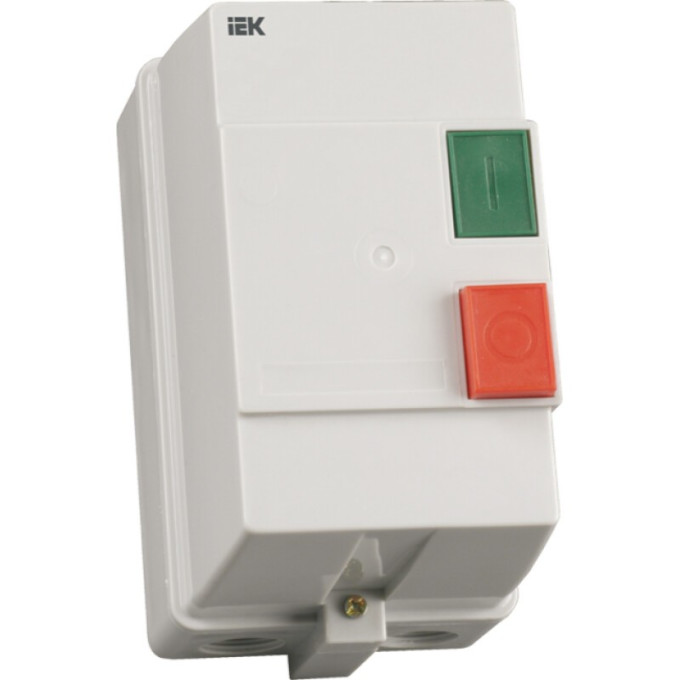

Контактор IEK КМИ23260 32А в оболочке 220В/АС3 IP54 - KKM26-032-220-00
Артикул: KKM26-032-220-00
6 290 руб.
от 1 573 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатыв при замыкании-цу15-24 мс
Время срабатыв при размыкании-цу5-19 мс
Высота185.0 мм
Гибкий кабель без наконечника-гц2,5-6 мм²
Описание
Для управления трехфазными двигателями с током до 32 А и мощностью до 15 кВт необходим надежный коммутационный аппарат с защитой. Контактор IEK КМИ23260 в оболочке объединяет контактор, тепловое реле и кнопки в готовом корпусе, что обеспечивает удобство монтажа и эксплуатации.
Конструкция
- В комплект входят контактор КМИ, тепловое реле (диапазон 28–36 А) и оболочка с сальниками.
- Кнопки управления на корпусе.
- Степень защиты IP54.
Технические характеристики
- Номинальный ток AC-3: 32 А при 400 В.
- Коммутируемая мощность: 15 кВт при 400 В.
- Катушка управления: 220 В, 50 Гц.
- Три силовых контакта (НО) и один вспомогательный (НО).
- Габариты: 101×185×142 мм.
Где применяется
Используется для управления мощными насосами, вентиляторами, компрессорами, станками. Подходит для производственных помещений с повышенной запыленностью.
Плюсы
- Комплектное исполнение с реле и кнопками
- IP54
- Управляет двигателями до 15 кВт
Характеристики
| Время срабатыв при замыкании-цу | 15-24 мс |
|---|---|
| Время срабатыв при размыкании-цу | 5-19 мс |
| Высота | 185.0 мм |
| Гибкий кабель без наконечника-гц | 2,5-6 мм² |
| Глубина | 142.0 мм |
| Диапазон напряж отпускания-цу | (0,2...0,75)Uc |
| Диапазон напряж срабатывания-цу | (0,8...1,1)Uc |
| Диапазон рабочей частоты-реле гц | 0-400 Гц |
| Диапазон уставок реле-реле гц | 28-36 А |
| Жесткий кабель без наконечника-гц | 4-10 мм² |
| Защ от сверхтоков - предохр gg-доп конт эл реле | 5 А |
| Защита от сверхтоков-предохр gg-гц | 50 А |
| Катушка | С катушкой 220 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во норм разомкнутых-но силовых конт | 3 |
| Коммут-ая износос-ть общий ресурс-гц | 1.0 млн циклов |
| Крутящий момент при затягивании-гц | 2.5 нм |
| Макс кратковременная нагрузка-гц | 576 А |
| Мех износостойкость-гц | 10 млн циклов |
| Мех износоустойчивость-цу | 2.0 млн ком циклов |
| Момент затяжки-доп конт эл реле | 1.2 нм |
| Момент затяжки-реле гц | 2 нм |
| Мощность потреб катушки при срабатывании uc-цу | 90.0 ВА |
| Мощность потреб катушки при удержании uc-цу | 7.5 ВА |
| Мощность рассеяния при ie ас-1-гц | 5.00 Вт |
| Мощность рассеяния при ie ас-3-гц | 2.00 Вт |
| Мощность рассеяния-цу | 3.5 Вт |
| Номин импульсное напряжение uimp-гц | 6 кВ |
| Номин импульсное напряжение-реле гц | 6 кВ |
| Номин коммутируем мощность при ac-3 400 в | 15 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui-гц | 660 В |
| Номин напряжение изоляции-реле гц | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 230 В |
| Номин раб напряжение переменного тока ue-гц | 400 В |
| Номин рабочий ток ie при ac-1 400 в | 50 А |
| Номин рабочий ток ie при ac-3 400 в | 32 А |
| Сечен присоед гиб кабеля без наконечн-реле гц | 1,5-10 мм² |
| Сечен присоед гиб кабеля с наконечн-реле гц | 1-4 мм² |
| Сечен присоед жесткого кабеля-реле гц | 1-6 мм² |
| Сечение присоед проводников-доп конт эл реле | 1-2,5 мм² |
| Степень защиты - ip | IP54 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип доп контакта электротепл реле | 1з |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Ток | 32 А |
| Ток термической стойкости-доп конт эл реле | 5 А |
| Условный тепловой ток ith при ас-1-гц | 50 А |
| Условный ток короткого замыкания inc-гц | 3000 А |
| Частота включений коммутац износост в час-гц | 1200 |
| Частота включений механ износост в час-гц | 3600 |
| Ширина | 101.0 мм |
| Эл износоуст млн ком циклов при ас-1-цу | 1.30 |
| Эл износоуст млн ком циклов при ас-3-цу | 1.60 |
| Гарантийный срок, лет | 5 |
| Срок службы | нет данных |
| Особенности | В оболочке |
| Серия | КМИ |
