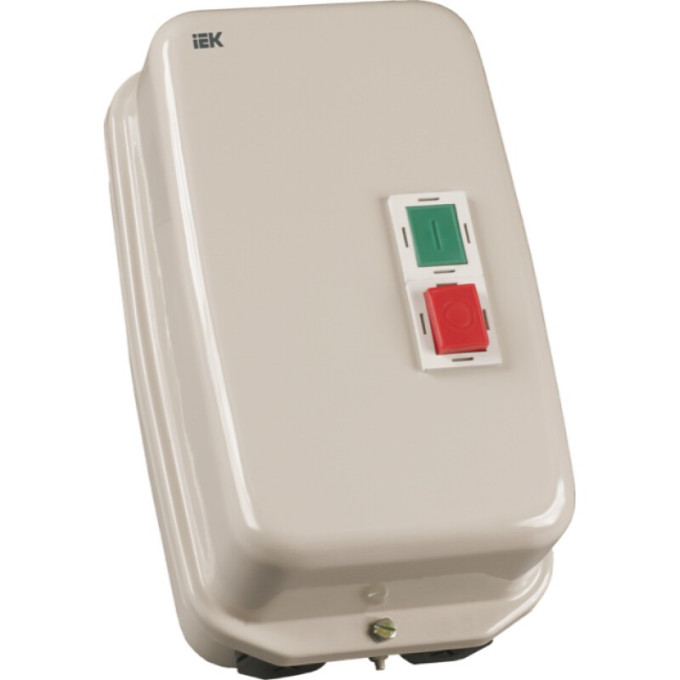

Контактор IEK КМИ46562 65А в оболочке 380В/АС3 IP54 - KKM46-065-380-00
Артикул: KKM46-065-380-00
11 170 руб.
от 2 793 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатыв при замыкании-цу20-26 мс
Время срабатыв при размыкании-цу8-12 мс
Высота312.0 мм
Гибкий кабель без наконечника-гц10-25 мм²
Описание
Контактор IEK КМИ46562 в сборе с электротепловым реле в защитной оболочке предназначен для дистанционного пуска и остановки трехфазных асинхронных электродвигателей, а также для защиты их от перегрузок и обрыва фазы. Оболочка с сальниками и кнопками управления обеспечивает степень защиты IP54, что позволяет устанавливать устройство в запыленных и влажных помещениях.
Комплектация и характеристики
- Контактор КМИ с номинальным током 65 А (АС-3) при 400 В
- Электротепловое реле РТИ-3359 (диапазон уставок 48-65 А)
- Напряжение управления: 380 В (AC)
- Степень защиты: IP54
- Климатическое исполнение: УХЛ4
- Диапазон рабочих температур: -25...+50 °C
- Количество полюсов: 3
- Вспомогательные контакты: 1НО + 1НЗ
- Тип подключения: болтовое соединение
- Габариты (ШхВхГ): 184x312x161 мм
Применение
Устройство подходит для управления насосами, вентиляторами, компрессорами и другим оборудованием, где требуется защита двигателя и удобство управления. Оболочка защищает от внешних воздействий, а встроенные кнопки позволяют управлять пуском и остановкой непосредственно на месте.
Плюсы
- Встроенное тепловое реле для защиты двигателя
- Степень защиты IP54
- Кнопки управления на корпусе
- Компактная оболочка
Характеристики
| Время срабатыв при замыкании-цу | 20-26 мс |
|---|---|
| Время срабатыв при размыкании-цу | 8-12 мс |
| Высота | 312.0 мм |
| Гибкий кабель без наконечника-гц | 10-25 мм² |
| Глубина | 161.0 мм |
| Диапазон напряж отпускания-цу | (0,2...0,75)Uc |
| Диапазон напряж срабатывания-цу | (0,8...1,1)Uc |
| Диапазон рабочей частоты-реле гц | 0-400 Гц |
| Диапазон уставок реле-реле гц | 48-65 А |
| Жесткий кабель без наконечника-гц | 16-35 мм² |
| Защ от сверхтоков - предохр gg-доп конт эл реле | 5 А |
| Защита от сверхтоков-предохр gg-гц | 80 А |
| Защита от сверхтоков-предохр gg-доп конт вц | 10 А |
| Катушка | С катушкой 380 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во норм разомкнутых-но силовых конт | 3 |
| Коммут-ая износос-ть общий ресурс-гц | 1.0 млн циклов |
| Крутящий момент при затягивании-гц | 2.5 нм |
| Макс кратковременная нагрузка-гц | 1170 А |
| Макс кратковременная нагрузка-доп конт вц | 100 А |
| Мех износостойкость-гц | 10 млн циклов |
| Мех износоустойчивость-цу | 1.5 млн ком циклов |
| Минимальная вкл способность imin-доп конт вц | 15 мА |
| Минимальная вкл способность umin-доп конт вц | 17 А |
| Момент затяжки-доп конт эл реле | 1.2 нм |
| Момент затяжки-реле гц | 9 нм |
| Мощность потреб катушки при срабатывании uc-цу | 200.0 ВА |
| Мощность потреб катушки при удержании uc-цу | 20.0 ВА |
| Мощность рассеяния при ie ас-1-гц | 6.40 Вт |
| Мощность рассеяния при ie ас-3-гц | 4.20 Вт |
| Мощность рассеяния-цу | 10.0 Вт |
| Номин импульсное напряжение uimp-гц | 6 кВ |
| Номин импульсное напряжение-реле гц | 6 кВ |
| Номин коммутируем мощность при ac-3 400 в | 30 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение un-ac-доп конт вспом цепи | ≤ 660 В |
| Номин напряжение un-dc-доп конт вспом цепи | ≤ 440 В |
| Номин напряжение изоляции ui-гц | 660 В |
| Номин напряжение изоляции ui-доп конт вц | 660 В |
| Номин напряжение изоляции-реле гц | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 400 В |
| Номин раб напряжение переменного тока ue-гц | 400 В |
| Номин рабочий ток ie при ac-1 400 в | 80 А |
| Номин рабочий ток ie при ac-3 400 в | 65 А |
| Сечен присоед гиб кабеля без наконечн-реле гц | 4-35 мм² |
| Сечен присоед гиб кабеля с наконечн-реле гц | 4-35 мм² |
| Сечен присоед жесткого кабеля-реле гц | 4-35 мм² |
| Сечение присоед проводников-доп конт эл реле | 1-2,5 мм² |
| Сопротивление изоляции-доп конт вц | > 10 мОм |
| Степень защиты - ip | IP54 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип доп контакта электротепл реле | 1з |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Типоисполнение электрон реле | РТИ-3359 |
| Ток | 65 А |
| Ток термической стойкости-доп конт эл реле | 5 А |
| Условный тепловой ток ith при ас-1-гц | 80 А |
| Условный ток короткого замыкания inc-гц | 3000 А |
| Частота включений коммутац износост в час-гц | 1200 |
| Частота включений механ износост в час-гц | 3600 |
| Ширина | 184.0 мм |
| Эл износоуст млн ком циклов при ас-1-цу | 1.40 |
| Эл износоуст млн ком циклов при ас-3-цу | 1.40 |
| Гарантийный срок, лет | 5 |
| Срок службы | нет данных |
| Особенности | В оболочке |
| Серия | КМИ |
