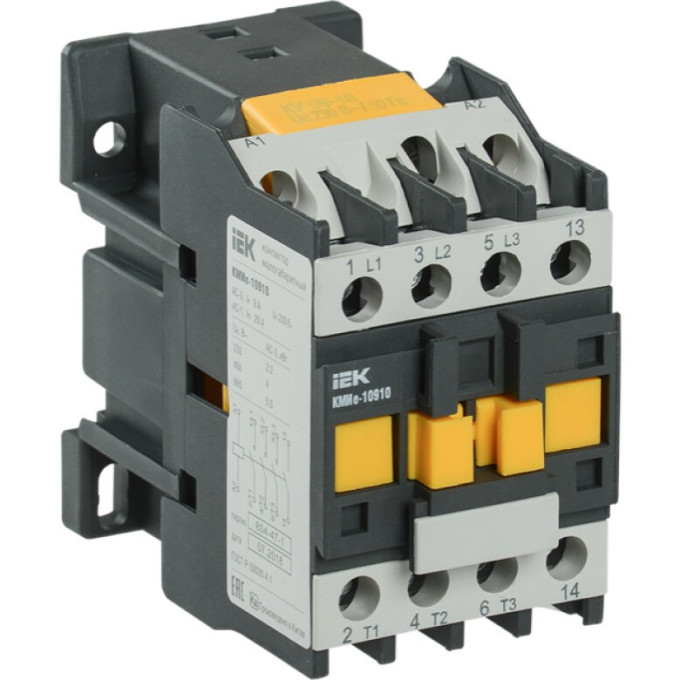

Контактор IEK КМИе-10910 9А 24В/АС3 1НО - KKME11-009-024-10
Артикул: KKME11-009-024-10
860 руб.
от 215 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания при замыкании12…22 мс
Время срабатывания при размыкании4…19 мс
Высота75.0 мм
Гибкий кабель без наконечника1,0…2,5 мм²
Описание
Контактор IEK КМИе-10910 с катушкой 24 В переменного тока предназначен для дистанционного управления электрическими нагрузками. Применяется в схемах автоматизации, для пуска и остановки асинхронных двигателей, управления освещением и нагревательными приборами.
Характеристики
- Номинальный ток 9 А при 400 В, мощность до 4 кВт (AC-3)
- Катушка 24 В, 50 Гц
- 3 полюса, 1 дополнительный замыкающий контакт
- Мех. износостойкость 9 млн циклов, комм. до 900 млн циклов
- Степень защиты IP20
- Габариты 45×75 мм
- Температура эксплуатации -25…+50 °C
Применение
Идеален для систем управления с низковольтными цепями, например, в контроллерах и реле. Может использоваться в щитах управления, для коммутации насосов, вентиляторов, освещения. Установка на DIN-рейку.
Плюсы
- Низкое напряжение катушки 24 В безопасно для обслуживания
- Компактные размеры
- Высокая износостойкость
- Широкий диапазон рабочих температур
Характеристики
| Время срабатывания при замыкании | 12…22 мс |
|---|---|
| Время срабатывания при размыкании | 4…19 мс |
| Высота | 75.0 мм |
| Гибкий кабель без наконечника | 1,0…2,5 мм² |
| Гибкий кабель с наконечником 1 пров | 1…4 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3…0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8…1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 5 мА |
| Доп конт - минимальная вкл способность umin | 17 В |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 1,5…4,0 мм² |
| Защита от сверхтоков - предохр gg | 10 А |
| Катушка | С катушкой 24 В |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Комутационная износоуст при ас-1 | 800 млн циклов |
| Комутационная износоуст при ас-3 | 900 млн циклов |
| Макс кратковременная нагрузка | 162 А |
| Метрический диаметр винта | 3,5 мм |
| Мех износоустойчивость | 9.0 млн ком циклов |
| Мощность рассеяния при ie ас-1 | 1,56 Вт |
| Мощность рассеяния при ie ас-3 | 0,2 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 2.2 кВт |
| Номин мощность при ac-3 400 в | 4.0 кВт |
| Номин мощность при ac-3 660 в | 5.5 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 24 В |
| Номин раб напряжение переменного тока ue | 230, 400, 660 В |
| Номин рабочий ток ie 400 в | 9 А |
| Относительная влажность воздуха | ≤ 90% при температуре +20°C |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25…+50 °C |
| Тип | Электромагнитные |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 9 А |
| Условный тепловой ток ith при ас-1 | 20 А |
| Условный ток короткого замыкания inc | 1000 А |
| Ширина | 45.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
