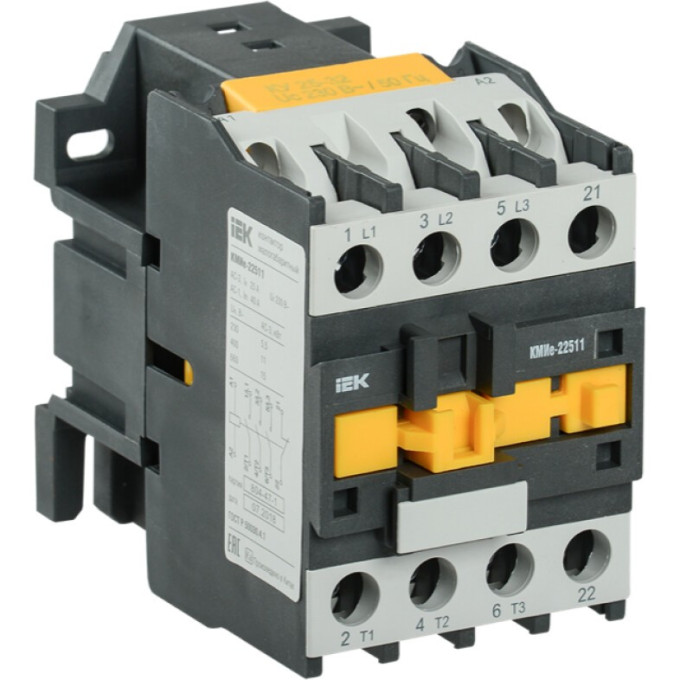

Контактор IEK КМИе-22511 25А 110В/АС3 1НЗ - KKME21-025-110-01
Артикул: KKME21-025-110-01
1 570 руб.
от 393 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания при замыкании12…22 мс
Время срабатывания при размыкании4…19 мс
Высота84.0 мм
Гибкий кабель без наконечника1,5...4,0 мм²
Описание
Этот контактор решает задачу частого включения и отключения асинхронных двигателей, а также других активно-индуктивных нагрузок. Модель оснащена катушкой на 110 В переменного тока и одним нормально замкнутым вспомогательным контактом, что расширяет возможности построения схем управления и сигнализации.
Технические характеристики
- Номинальный рабочий ток (AC-3, 400 В): 25 А
- Условный тепловой ток (AC-1): 40 А
- Мощность подключаемого двигателя: 5,5 кВт (230 В), 11 кВт (400 В), 15 кВт (660 В)
- Напряжение катушки: 110 В переменного тока
- Вспомогательные контакты: 1 нормально замкнутый (НЗ)
- Степень защиты: IP20
- Рабочая температура: от –25 до +50 °C
- Размеры (Ш×В): 56×84 мм
Область применения
Устройство подходит для использования в системах автоматизации зданий, в щитах управления насосами и вентиляторами, а также в составе станций управления и реверсивных схем. Винтовые клеммы позволяют подключать проводники сечением до 6 мм². Контактор рассчитан на длительный срок службы — до 15 лет при соблюдении условий эксплуатации.
Плюсы
- Высокая коммутационная износостойкость: 800 млн циклов (AC-3)
- Механическая износостойкость: 8 млн циклов
- Малая мощность рассеяния: 1,25 Вт (AC-3)
- Способность выдерживать кратковременные токи до 450 А
Характеристики
| Время срабатывания при замыкании | 12…22 мс |
|---|---|
| Время срабатывания при размыкании | 4…19 мс |
| Высота | 84.0 мм |
| Гибкий кабель без наконечника | 1,5...4,0 мм² |
| Гибкий кабель с наконечником 1 пров | 1…4 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3…0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8…1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 5 мА |
| Доп конт - минимальная вкл способность umin | 17 В |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 2,5…6,0 мм² |
| Защита от сверхтоков - предохр gg | 40 А |
| Катушка | С катушкой 110 В |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Комутационная износоуст при ас-1 | 700 млн циклов |
| Комутационная износоуст при ас-3 | 800 млн циклов |
| Макс кратковременная нагрузка | 450 А |
| Метрический диаметр винта | 4 мм |
| Мех износоустойчивость | 8.0 млн ком циклов |
| Мощность рассеяния при ie ас-1 | 3,2 Вт |
| Мощность рассеяния при ie ас-3 | 1,25 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 5.5 кВт |
| Номин мощность при ac-3 400 в | 11.0 кВт |
| Номин мощность при ac-3 660 в | 15.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 110 В |
| Номин раб напряжение переменного тока ue | 230, 400, 660 В |
| Номин рабочий ток ie 400 в | 25 А |
| Относительная влажность воздуха | ≤ 90% при температуре +20°C |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25…+50 °C |
| Тип | Электромагнитные |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 25 А |
| Условный тепловой ток ith при ас-1 | 40 А |
| Условный ток короткого замыкания inc | 3000 А |
| Ширина | 56.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
