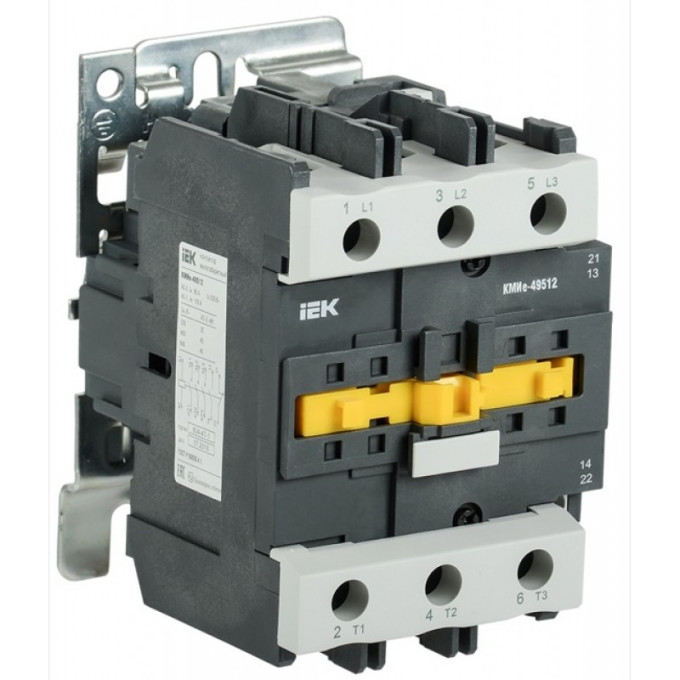

Контактор IEK КМИе-46512 65А 400В/АС3 1НО;1НЗ - KKME41-065-400-11
Артикул: KKME41-065-400-11
4 070 руб.
от 1 018 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания при замыкании12…26 мс
Время срабатывания при размыкании4…19 мс
Высота128.0 мм
Гибкий кабель без наконечника10,0…25,0 мм²
Описание
Для дистанционного управления мощными электродвигателями и нагревательными установками предназначен контактор IEK КМИе-46512. Устройство рассчитано на номинальный ток 65 А при 400 В и оснащено одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактом. Катушка управления работает от напряжения 400 В переменного тока.
Технические параметры
- Номинальный рабочий ток Ie (400 В): 65 А
- Условный тепловой ток Ith (АС-1): 80 А
- Номинальная мощность при АС-3: 18,5 кВт (230 В), 30,0 кВт (400 В), 37,0 кВт (660 В)
- Напряжение катушки: AC 400 В
- Степень защиты: IP20
- Коммутационная износостойкость АС-3: 700 млн циклов
- Максимальная кратковременная нагрузка: 1170 А
Где применяется
Контактор используется в схемах управления вентиляторами, насосами, тепловыми завесами, печами и другим промышленным оборудованием. Подходит для сборки шкафов управления и систем АВР.
Плюсы
- Высокая кратковременная нагрузка (1170 А)
- Наличие вспомогательных контактов для цепей блокировки
- Широкий диапазон рабочих температур (-25…+50 °C)
Характеристики
| Время срабатывания при замыкании | 12…26 мс |
|---|---|
| Время срабатывания при размыкании | 4…19 мс |
| Высота | 128.0 мм |
| Гибкий кабель без наконечника | 10,0…25,0 мм² |
| Гибкий кабель с наконечником 1 пров | 1…4 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3…0,6 |
| Диапазоны напряж управления при срабатыв uc | 0,8…1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - минимальная вкл способность imin | 5 мА |
| Доп конт - минимальная вкл способность umin | 17 В |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение un dc | ≤ 440 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без наконечника | 16,0…35,0 мм² |
| Защита от сверхтоков - предохр gg | 80 А |
| Катушка | С катушкой 400 В |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Комутационная износоуст при ас-1 | 700 млн циклов |
| Комутационная износоуст при ас-3 | 700 млн циклов |
| Макс кратковременная нагрузка | 1170 А |
| Метрический диаметр винта | 8 мм |
| Мех износоустойчивость | 7.0 млн ком циклов |
| Мощность рассеяния при ie ас-1 | 6,4 Вт |
| Мощность рассеяния при ie ас-3 | 4,2 Вт |
| Номин импульсное напряжение | 6 кВ |
| Номин мощность при ac-3 230 в | 18.5 кВт |
| Номин мощность при ac-3 400 в | 30.0 кВт |
| Номин мощность при ac-3 660 в | 37.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 400 В |
| Номин раб напряжение переменного тока ue | 230, 400, 660 В |
| Номин рабочий ток ie 400 в | 65 А |
| Относительная влажность воздуха | ≤ 90% при температуре +20°C |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25…+50 °C |
| Тип | Электромагнитные |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 65 А |
| Условный тепловой ток ith при ас-1 | 80 А |
| Условный ток короткого замыкания inc | 3000 А |
| Ширина | 75.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Особенности | Малогабаритные |
| Серия | КМИ |
