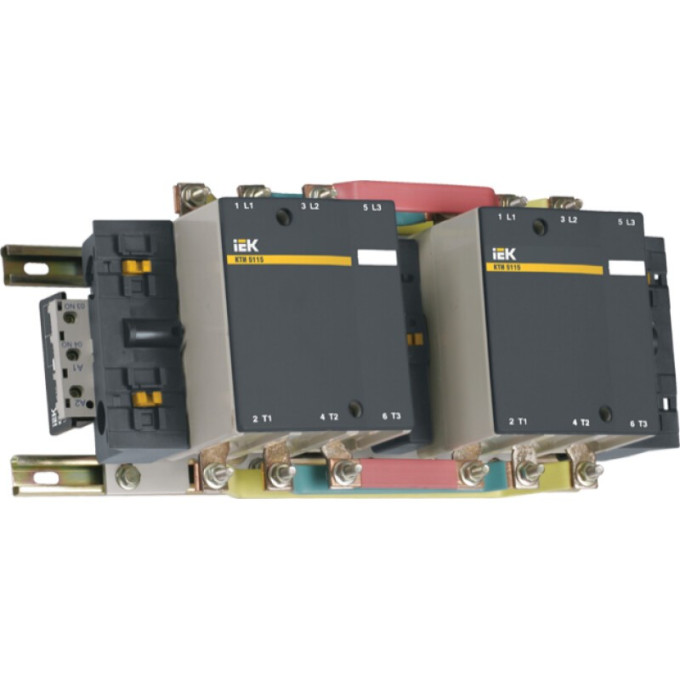

Контактор IEK КТИ-51503 реверс 150А 230В/АС3 - KKT53-150-230-10
Артикул: KKT53-150-230-10
46 100 руб.
от 11 525 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания при замыкании23...35 мс
Время срабатывания при размыкании5...15 мс
Высота170.0 мм
Гибкий кабель 1 или 2 провода1...4 мм²
Описание
Реверсивный контактор IEK КТИ-51503 рассчитан на номинальный ток 150 А и предназначен для управления трехфазными асинхронными двигателями, требующими реверса. Применяется в промышленных установках: конвейерах, подъемниках, насосных агрегатах, где необходимо изменять направление вращения. Устройство работает в сетях переменного тока до 660 В.
Технические характеристики
- Номинальный ток: 150 А
- Мощность при AC-3: 40 кВт (230 В), 75 кВт (400 В), 100 кВт (660 В)
- Условный тепловой ток: 250 А
- Напряжение управления: 230 В (AC)
- Количество полюсов: 3
- Дополнительные контакты: 2 NO + 1 NC
- Механическая износостойкость: 1 млн циклов
- Температура эксплуатации: -45...+55 °C
- Степень защиты: IP00
Область применения
Контактор используется в схемах управления мощными электродвигателями с реверсированием, например, в приводах ленточных конвейеров, шнековых питателей, компрессоров. Допускает частоту включений до 120 циклов в час. Монтаж на панель.
Плюсы
- Высокая мощность
- Надежная коммутация
- Возможность установки дополнительных приставок
Характеристики
| Время срабатывания при замыкании | 23...35 мс |
|---|---|
| Время срабатывания при размыкании | 5...15 мс |
| Высота | 170.0 мм |
| Гибкий кабель 1 или 2 провода | 1...4 мм² |
| Гибкий кабель с наконечником 1 пров | 1...4 мм² |
| Гибкий кабель с наконечником 2 пров | 1,125 мм² |
| Диапазоны напряж управления при отпускании uc | 0,35...0,55 |
| Диапазоны напряж управления при срабатыв uc | 0,8...1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - момент затяжки | 1.2 нм |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - сопротивление изоляции | > 10 мОм |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без након 1 или 2 пров | 1...4 мм² |
| Защита от сверхтоков - предохр gg | 250 А |
| Катушка | С катушкой 230 В |
| Климатическое исполнение | УХ3 |
| Кол-во вспомогат норм разомкнутых-но конт | 2 |
| Кол-во дополнительных контактов | 1 |
| Количество полюсов | 3 |
| Макс кратковременная нагрузка | 1200 А |
| Метрический диаметр винта | 8 мм |
| Мех износоустойчивость | 1.0 млн ком циклов |
| Момент затяжки | 18 Нм |
| Мощность рассеяния при ie ас-1 | 22 Вт |
| Мощность рассеяния при ie ас-3 | 8 Вт |
| Номин импульсное напряжение | 8 кВ |
| Номин мощность при ac-3 230 в | 40.0 кВт |
| Номин мощность при ac-3 400 в | 75.0 кВт |
| Номин мощность при ac-3 660 в | 100.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 230 В |
| Номин раб напряжение переменного тока ue | 230; 400; 660 В |
| Номин рабочий ток ie 400 в | 150 А |
| Повторно-кратковр режим | 120 циклов оперирования в час |
| Сечение провода с наконечником | 120 мм² |
| Степень защиты - ip | IP00 |
| Температура эксплуатации | -45...+55 °C |
| Тип | Электромагнитные |
| Тип монтажа | Монтажная панель/плата |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 150 А |
| Условный тепловой ток ith при ас-1 | 250 А |
| Условный ток короткого замыкания inc | 10000 А |
| Шина двойная - каждая размером | 25х3 мм |
| Ширина | 346.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
| Серия | КТИ |
