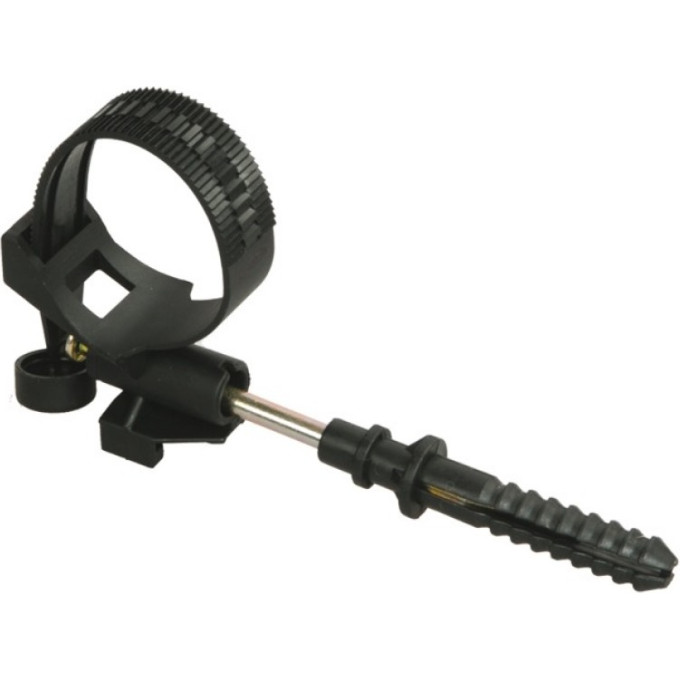

Крепление фасадное IEK КФК12-47.1 (SO90.1, SF 10, BRPF 70-150-1F) - UKA-32-12-471

При подведении самонесущих изолированных проводов (СИП) к зданию или при прокладке линии вдоль стены необходимо надежно закрепить провода на фасаде. Комплект фасадного крепления IEK КФК12-47.1 предназначен для промежуточного крепления и стяжки СИП в пучок на стенах зданий и опорах. Он обеспечивает аккуратную и безопасную прокладку линии напряжением до 1 кВ.

Конструкция и монтаж

Корпус крепления выполнен из полимера, устойчивого к ультрафиолету и погодным условиям. Дюбельная часть устанавливается в отверстие диаметром 12 мм и фиксируется гвоздем. Специальный паз позволяет прокладывать вторую линию вдоль уже существующей трассы с помощью хомутов ХС. Максимальный диаметр жгута проводов — 47 мм.

Технические характеристики

• Диаметр пучка проводов: 12–47 мм
• Диаметр отверстия: 12 мм
• Глубина отверстия: 60 мм
• Максимальная нагрузка: 20 кг
• Предельная нагрузка: 198 Н
• Рабочая температура: -60…+80 °C
• Климатическое исполнение: УХЛ1
• Вес: 0,17 кг

Применение

Крепление используется при монтаже ответвлений от воздушных линий к зданиям, а также при прокладке СИП по фасадам. Подходит для крепления на кирпичных, бетонных и деревянных поверхностях. Обеспечивает удобство при организации вводов в здания и распределительные щиты.
