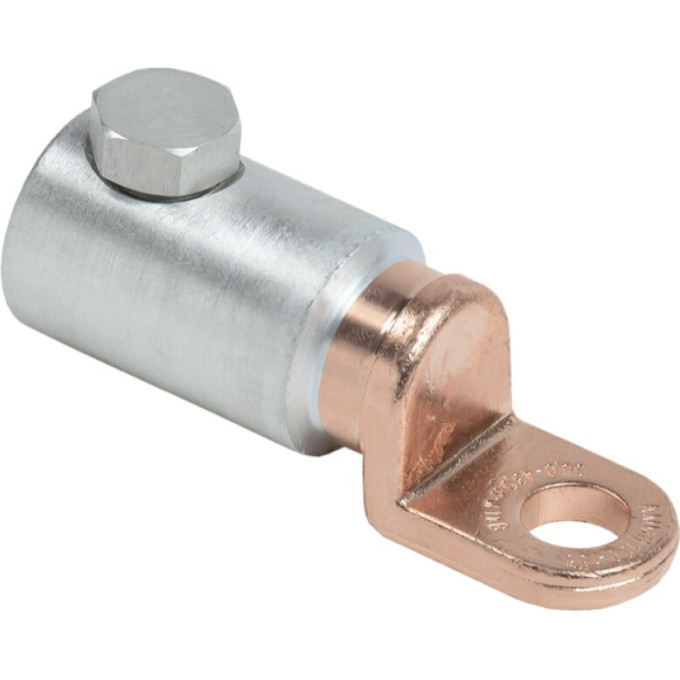

Медно-алюминиевый механический наконечник IEK со срывными болтами АММН 120-185 до 1кВ - UZA-28-S120-S185-21

При подключении мощных потребителей и в распределительных устройствах часто требуется соединить алюминиевый провод большого сечения с медными клеммами, избегая коррозии в месте контакта. Наконечник IEK АММН 120-185 (арт. UZA-28-S120-S185-21) предназначен для оконцевания алюминиевых проводов сечением от 120 до 185 мм² и последующего присоединения к медным шинам или зажимам. Хвостовик из электротехнической меди обеспечивает надёжный электрический переход, а монтаж выполняется гаечными ключами без опрессовки.

Основные параметры

• Номинальное поперечное сечение: 120…185 мм²
• Момент срыва головки болта: 36…43 Нм
• Метрический размер болта: М17
• Количество болтов: 2
• Длина: 88.0 мм
• Ширина: 25.0 мм
• Материал: композит алюминий и медь
• Защитное покрытие: без покрытия (голый)
• Температура эксплуатации: -50…+95 °C
• Срок службы: не менее 25 лет
• Гарантийный срок: 5 лет

Сценарии использования

Наконечник подходит для многопроволочных алюминиевых жил круглого и секторного сечения. Внутренняя поверхность корпуса покрыта токопроводящей пастой, которая предотвращает окисление и снижает переходное сопротивление. Поперечная насечка улучшает механическое сцепление с проводом, а срывные болты отламываются заподлицо, что упрощает изоляцию термоусадкой. Применяется в силовых распределительных щитах, на подстанциях и в промышленных электроустановках, где требуется надёжный переход с алюминия на медь.
