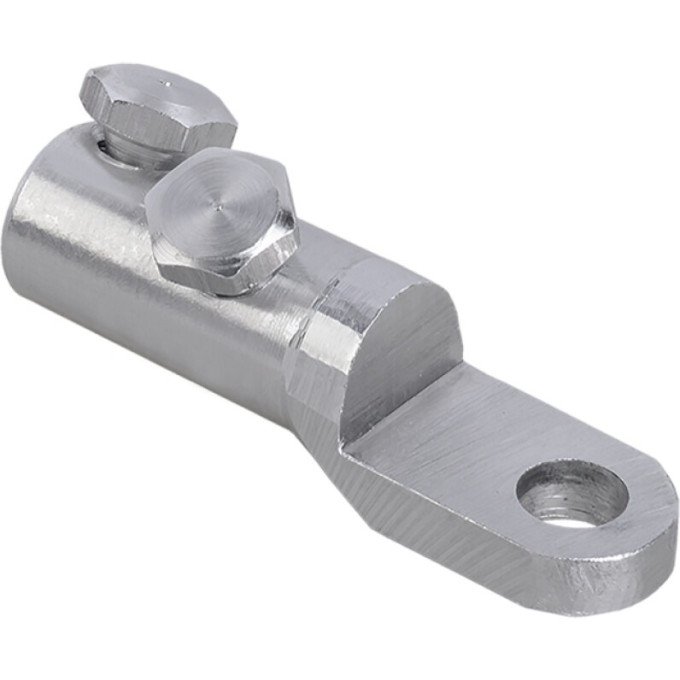

Наконечник болтовой IEK НА 70-120 10кВ - UNA-120-70-120-10KV-S
Артикул: UNA-120-70-120-10KV-S
480 руб.
от 120 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота28.2
Длина100.0
Защитное покрытие поверхностиБез покрытия (голый)
Количество винтов или болтов2
Описание
При монтаже алюминиевых кабелей среднего и большого сечения в сетях высокого напряжения важно обеспечить надежное соединение. Болтовой наконечник IEK НА 70-120 крепится на жилу с помощью двух болтов со срывными головками, что гарантирует стабильный контакт и простоту установки. Это решение подходит для подстанций и распределительных устройств.
Основные параметры
- Сечение жилы: 70–120 мм²
- Количество болтов: 2
- Момент срыва головки: 30 Нм
- Материал: дюралюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Температура эксплуатации: от -60 до +80 °C
- Размеры: длина 100 мм, ширина 28 мм, высота 28.2 мм
- Срок службы: 30 лет, гарантия 6 лет
Сфера применения
Наконечник предназначен для алюминиевых жил круглого или секторного сечения. Используется для подключения кабелей к шинам, клеммам и зажимам в электроустановках напряжением до 10 кВ. Болтовое соединение ускоряет монтаж и обеспечивает надежный контакт.
Плюсы
- Высокое рабочее напряжение до 10 кВ
- Монтаж без специального инструмента
- Широкий температурный диапазон
Характеристики
| Высота | 28.2 |
|---|---|
| Длина | 100.0 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Количество винтов или болтов | 2 |
| Макс поперечное сечение проводника | 120 мм² |
| Материал | Дюралюминиевый сплав |
| Метрический размер болта - м | 16х1,5 |
| Момент срыва головки болта при монтаж каб линий | 30 Нм |
| Номин поперечное сечение | 70…120 мм² |
| Рабочее напряжение | 10000 В |
| Температура эксплуатации | -60...+80 °C |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Цвет изоляции | Прочее |
| Ширина | 28.0 |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
