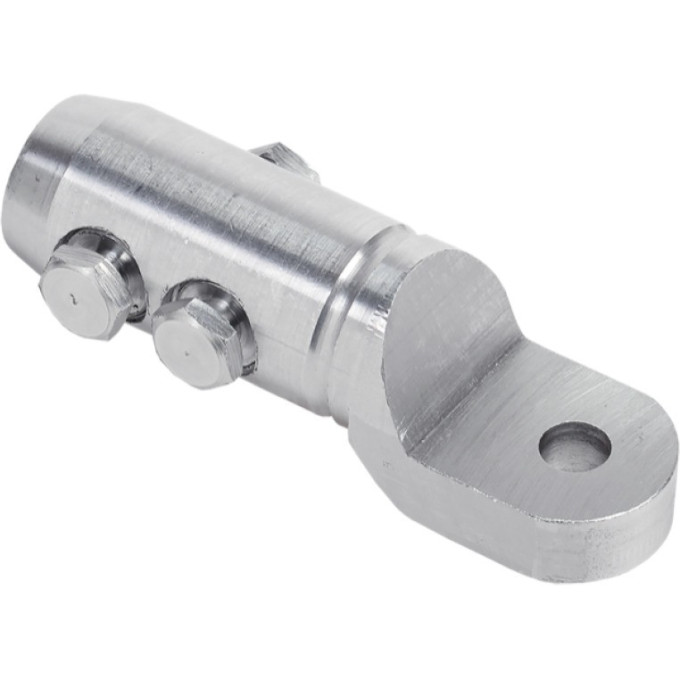

Наконечник болтовой IEK НС-625 35кВ - UNS-625-35KV-S

Болтовой наконечник IEK НС-625 35кВ (UNS-625-35KV-S) предназначен для оконцевания алюминиевых жил силовых кабелей сечением 625 мм². Изделие рассчитано на работу в сетях с напряжением до 35 кВ и подходит для кабелей с многопроволочными круглыми или секторными жилами. Применяется при монтаже распределительных устройств, на подстанциях и других энергообъектах, где требуется надежное электрическое соединение.

Конструкция и монтаж

Наконечник изготовлен из дюралюминиевого сплава, что обеспечивает прочность и хорошую проводимость. Фиксация на жиле осуществляется с помощью срывных болтов с шестигранной головкой: при затягивании с заданным моментом головка отламывается, гарантируя требуемое усилие прижатия. Болты расположены в разных плоскостях под углом 180° друг к другу, что улучшает прижим жилы и увеличивает площадь контакта. Количество болтов — 5, метрический размер — 20х1,5, момент срыва — 62,2 Нм.

Характеристики

• Номинальное сечение: 625 мм²
• Рабочее напряжение: 35 000 В
• Материал: дюралюминиевый сплав
• Покрытие: без покрытия
• Длина: 175,0 мм
• Ширина: 52,0 мм
• Высота: 55,5 мм
• Вес: 0,65 кг
• Диапазон температур: -60…+80 °C
• Срок службы: 30 лет

Область применения

Наконечник подходит для использования в кабельных линиях 10–35 кВ. Благодаря болтовому соединению монтаж не требует специального обжимного инструмента, что ускоряет работы. Маркировка на корпусе указывает допустимое сечение и код производителя.
