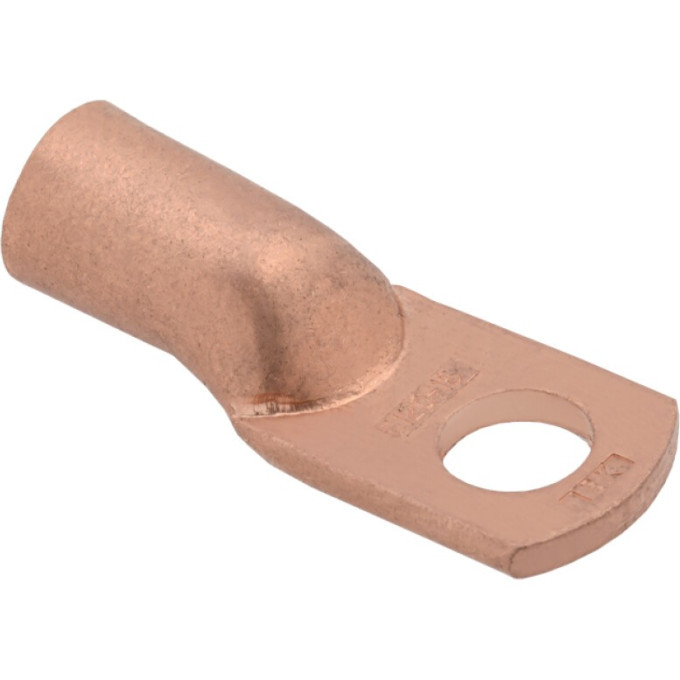

Наконечник медный IEK ТМ 185-16-21 ГОСТ 7386 - UNP23-185-16-21
Артикул: UNP23-185-16-21
490 руб.
от 123 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Диаметр монтажного отверстия17.0 мм
Диаметр отверстия для жилы21.0 мм
Длина гильзы или муфты95.0 мм
Защитное покрытие поверхностиБез покрытия (голый)
Описание
Для подключения мощных кабельных линий с медными жилами большого сечения нужен надежный наконечник. Модель IEK ТМ 185-16-21 обеспечивает прочное соединение методом опрессовки, выдерживая значительные механические нагрузки и вибрации. Это решение подходит для энергоемких объектов: промышленных предприятий, трансформаторных подстанций, распределительных устройств.
Технические характеристики
- Сечение жилы: 185 мм²
- Диаметр монтажного отверстия: 17 мм (под болт М16)
- Диаметр отверстия под жилу: 21 мм
- Длина гильзы: 95 мм
- Материал: медь без покрытия
- Номинальное напряжение: до 10 кВ
- Рабочая температура: от -60 до +40 °C
- Срок службы: 30 лет, гарантия 6 лет
Сферы применения
Наконечник используется при монтаже силовых кабелей в электрощитах, на высоковольтных линиях, в промышленном оборудовании. Кольцевой фланец позволяет надежно закрепить проводник болтовым соединением. Рекомендуется для электромонтажников, работающих с кабелями большого сечения.
Плюсы
- Выдерживает высокое напряжение до 10 кВ
- Большой диапазон рабочих температур
- Рассчитан на длительную эксплуатацию
Характеристики
| Диаметр монтажного отверстия | 17.0 мм |
|---|---|
| Диаметр отверстия для жилы | 21.0 мм |
| Длина гильзы или муфты | 95.0 мм |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Медь |
| Метрический размер болта - м | 16 |
| Номин напряжение | 10000 В |
| Номин поперечное сечение | 185.1 мм² |
| Температура эксплуатации | -60…+40 °C |
| Тип проводника | Массивная проводящая зона |
| Угол соединения | Специальный угол |
| Форма фланца | Кольцеобразная |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
