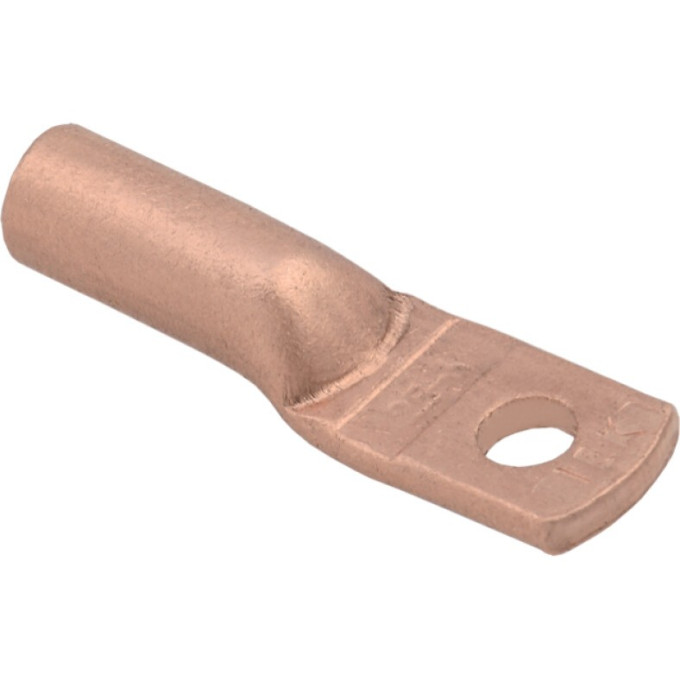

Наконечник медный IEK ТМ 35-10-9 ГОСТ 7386 - UNP23-035-10-09
Артикул: UNP23-035-10-09
70 руб.
от 18 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Диаметр монтажного отверстия10.5 мм
Диаметр отверстия для жилы9.0 мм
Длина гильзы или муфты60.0 мм
Защитное покрытие поверхностиБез покрытия (голый)
Описание
Наконечник нужен, когда медный проводник нужно надёжно закрепить под болт на шине или оборудовании. Опрессовка гильзой даёт контакт, который не ослабнет от вибрации и не потребует частого обслуживания. Модель ТМ 35-10-9 рассчитана на жилу сечением 35 мм² и диаметр отверстия под болт 10,5 мм — стандартный посадочный размер для многих силовых присоединений.
Основные параметры
- Материал: медь без покрытия
- Номинальное сечение: 35,0 мм²
- Диаметр монтажного отверстия: 10,5 мм (болт М10)
- Диаметр отверстия под жилу: 9,0 мм
- Длина гильзы: 60,0 мм
- Форма фланца: кольцеобразная, угол соединения специальный
- Рабочее напряжение: 10 000 В
- Температура эксплуатации: –60…+40 °C
Где применяется
Используется при сборке распределительных щитов, подключении мощных потребителей, монтаже заземляющих контуров. Подходит для медных одножильных и многожильных проводов — массивная проводящая зона обеспечивает плотный обжим. Благодаря длинной гильзе (60 мм) увеличивается площадь контакта, что важно для цепей с высокими токами.
Плюсы
- Медь без покрытия — низкое переходное сопротивление
- Длинная гильза 60 мм увеличивает площадь опрессовки
- Рабочее напряжение до 10 кВ позволяет использовать в высоковольтных цепях
- Широкий диапазон температур –60…+40 °C
Характеристики
| Диаметр монтажного отверстия | 10.5 мм |
|---|---|
| Диаметр отверстия для жилы | 9.0 мм |
| Длина гильзы или муфты | 60.0 мм |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Медь |
| Метрический размер болта - м | 10 |
| Номин напряжение | 10000 В |
| Номин поперечное сечение | 35.0 мм² |
| Температура эксплуатации | -60…+40 °C |
| Тип проводника | Массивная проводящая зона |
| Угол соединения | Специальный угол |
| Форма фланца | Кольцеобразная |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
