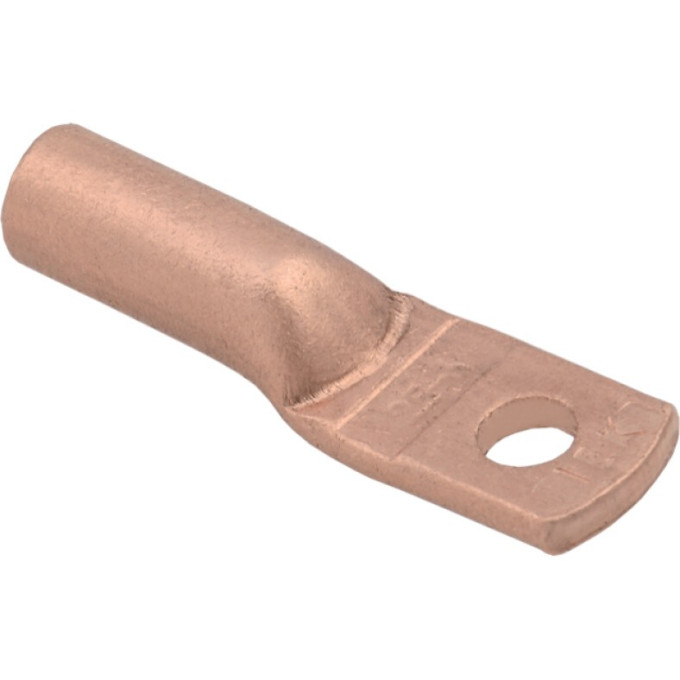

Наконечник медный IEK ТМ 35-8-9 ГОСТ 7386 - UNP23-035-08-09
Артикул: UNP23-035-08-09
60 руб.
от 15 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Диаметр монтажного отверстия8.4 мм
Диаметр отверстия для жилы9.0 мм
Длина гильзы или муфты60.0 мм
Защитное покрытие поверхностиБез покрытия (голый)
Описание
При оконцевании медных жил силовых кабелей опрессовкой используют наконечники, обеспечивающие надёжный электрический контакт и механическую прочность соединения. Модель IEK ТМ 35-8-9 подходит для установки в распределительных устройствах и на шинах.
Основные параметры
- Номинальное сечение: 35.0 мм²
- Диаметр отверстия под жилу: 9.0 мм
- Диаметр монтажного отверстия: 8.4 мм
- Метрический размер болта: М8
- Форма фланца: кольцеобразная
- Длина гильзы: 60.0 мм
- Угол соединения: специальный
- Материал: медь без покрытия
- Номинальное напряжение: 10000 В
- Температура эксплуатации: -60…+40 °C
- Срок службы: 30 лет
- Гарантийный срок: 6 лет
Где применяется
Наконечник используют при монтаже вводно-распределительных устройств, подключении трансформаторов и мощных электродвигателей. Специальный угол соединения облегчает монтаж в стеснённых условиях.
Плюсы
- Подходит для высоковольтных цепей до 10 кВ
- Специальный угол для удобного монтажа
- Увеличенный срок службы 30 лет
Характеристики
| Диаметр монтажного отверстия | 8.4 мм |
|---|---|
| Диаметр отверстия для жилы | 9.0 мм |
| Длина гильзы или муфты | 60.0 мм |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Медь |
| Метрический размер болта - м | 8 |
| Номин напряжение | 10000 В |
| Номин поперечное сечение | 35.0 мм² |
| Температура эксплуатации | -60…+40 °C |
| Тип проводника | Массивная проводящая зона |
| Угол соединения | Специальный угол |
| Форма фланца | Кольцеобразная |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
