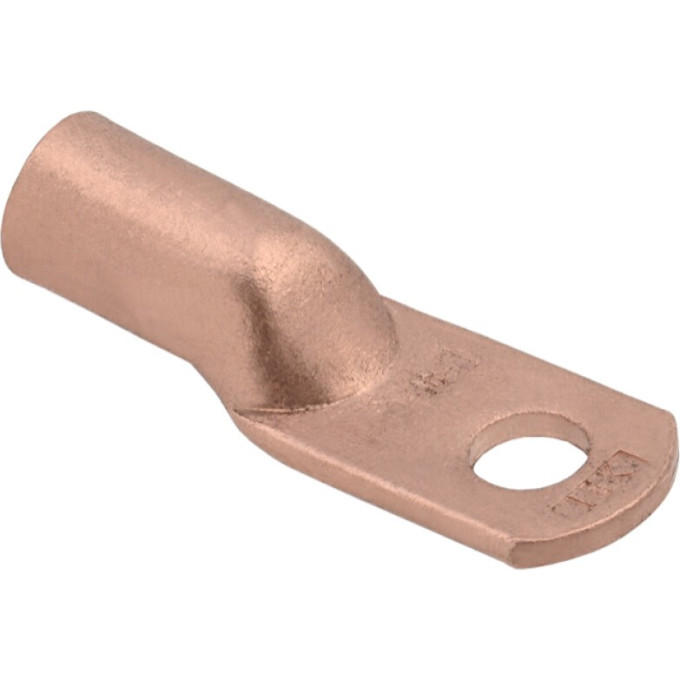

Наконечник медный IEK ТМ 70-10-13 ГОСТ 7386 - UNP23-070-10-13
Артикул: UNP23-070-10-13
100 руб.
от 25 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Диаметр монтажного отверстия10.5 мм
Диаметр отверстия для жилы13.0 мм
Длина гильзы или муфты65.0 мм
Защитное покрытие поверхностиБез покрытия (голый)
Описание
Для оконцевания медных жил силовых кабелей в условиях, где не требуется дополнительная антикоррозионная защита (внутренние сухие помещения), применяют наконечники без покрытия. Модель IEK ТМ 70-10-13 рассчитана на жилу сечением 70 мм²: гильза длиной 65 мм и отверстие 13 мм обеспечивают надёжное обжатие массивной проводящей зоны.
Технические параметры
- Болтовое соединение — М10, диаметр монтажного отверстия — 10.5 мм.
- Материал — медь, защитное покрытие — отсутствует (голый металл).
- Форма фланца — кольцеобразная, угол соединения — специальный (непрямой).
- Номинальное напряжение — до 10000 В.
- Температура эксплуатации: от -60 до +40 °C.
- Срок службы — 30 лет, гарантия — 6 лет.
Область применения
Используется при монтаже силовых цепей высокого напряжения (до 10 кВ) в распределительных устройствах и на подстанциях. Предназначен для опрессовки медных жил с помощью специального инструмента.
Плюсы
- Рассчитан на напряжение до 10000 В
- Удлинённая гильза для надёжного контакта
- Подходит для массивных медных проводников
Характеристики
| Диаметр монтажного отверстия | 10.5 мм |
|---|---|
| Диаметр отверстия для жилы | 13.0 мм |
| Длина гильзы или муфты | 65.0 мм |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Медь |
| Метрический размер болта - м | 10 |
| Номин напряжение | 10000 В |
| Номин поперечное сечение | 70.0 мм² |
| Температура эксплуатации | -60…+40 °C |
| Тип проводника | Массивная проводящая зона |
| Угол соединения | Специальный угол |
| Форма фланца | Кольцеобразная |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
