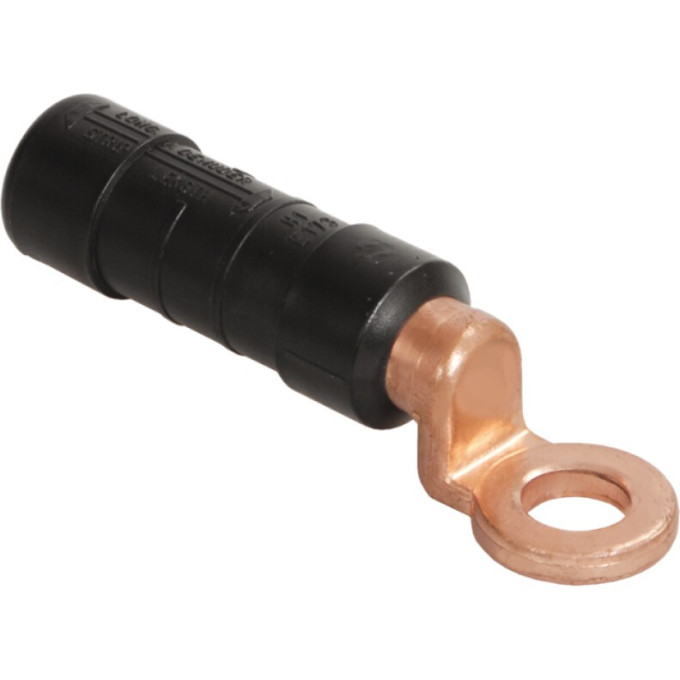

Наконечники герметичные изолированные IEK НИМ 120 (CPTAU 120 D25) - UZA-25-D120

При оконцевании многожильных проводов в условиях улицы требуется защита места соединения от влаги. Герметичный наконечник IEK НИМ 120 (UZA-25-D120) рассчитан на алюминиевые и медные жилы сечением 120 мм². Изоляция из УФ-стойкого полимера, а внутренняя полость заполнена контактной смазкой, предотвращающей окисление и коррозию в системе медь-алюминий. Конструкция обеспечивает герметичность — выдерживает погружение на 1 м под напряжением 6 кВ в течение 1 минуты.

Характеристики

• Номинальное поперечное сечение: 120 мм²
• Материал: алюминий / медь (хвостовик медный)
• Общая длина: 118 мм
• Диаметр отверстия под проводник: 14,2 мм
• Диаметр монтажного отверстия: 13 мм
• Цвет герметизирующего кольца: розовый
• Температура эксплуатации: −50…+60 °C
• Номинальное напряжение: ≤ 1000 В
• Вес: 0,125 кг

Где применяется

Наконечник используется для герметичного оконцевания многопроволочных круглых и секторных жил в распределительных устройствах, на воздушных линиях и вводных щитах. Допустимая механическая нагрузка на опрессованное соединение — 2500 Н. Для монтажа требуется матрица Е215. Маркировка на корпусе указывает длину зачистки и границы обжима.
