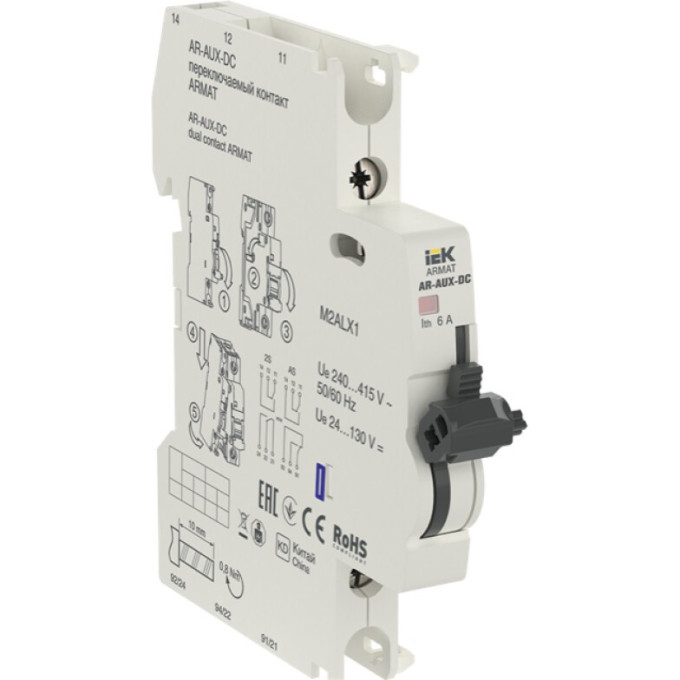

Переключаемый контакт IEK ARMAT AR-AUX-DC 240...415В - AR-AUX-DC-240-415
Артикул: AR-AUX-DC-240-415
3 330 руб.
от 833 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время откл при макс напряж срабатывания0,01 с
Время откл при мин напряж срабатывания0,01 с
Высота81.5 мм
Глубина75.6 мм
Описание
Для передачи информации о состоянии автоматического выключателя в систему управления или сигнализации используют вспомогательные контакты. Модель IEK ARMAT AR-AUX-DC-240-415 содержит два переключающих контакта: один — контакт состояния (КС), второй — контакт состояния/аварийный (КС|КА), который переключается в зависимости от положения переключателя функции. Устройство совместимо с автоматами серий M06N и M10N.
Основные параметры
- Номинальное рабочее напряжение: 240…415 В AC
- Диапазон рабочего напряжения: 240…415 В AC
- Номинальный коммутируемый ток: 6 А
- Условный тепловой ток: 6 А
- Количество сигнальных контактов: 4 (2 нормально открытых, 2 нормально закрытых)
- Механическая и коммутационная износостойкость: 10 000 циклов
- Степень защиты: IP20
- Диапазон рабочих температур: –5…+40 °C
- Габариты (В×Ш×Г): 81,5×9,0×75,6 мм
- Монтажная ширина: 9 мм
- Тип подключения: винтовое, сечение проводника до 2,5 мм²
- Конструктивное исполнение: втычное
Где применяется
Вспомогательный контакт используется в системах автоматизации, диспетчеризации и защиты объектов. Позволяет построить схему сигнализации положения автомата — включён, отключён, аварийное отключение. Устанавливается слева от автомата.
Плюсы
- Два переключающих контакта с функцией выбора режима
- Компактный размер — ширина 9 мм
- Подходит для систем автоматизации и сигнализации
Характеристики
| Время откл при макс напряж срабатывания | 0,01 с |
|---|---|
| Время откл при мин напряж срабатывания | 0,01 с |
| Высота | 81.5 мм |
| Глубина | 75.6 мм |
| Диапазон рабочего напряжения | 240…415 В AC |
| Диапазон рабочих температур | -5…+40 °C |
| Износостойкость | 10000 циклов |
| Количество нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 2 |
| Количество сигнальных контактов | 4 |
| Конструктивное исполнение | Втычной |
| Макс поперечное сечение проводника | 2,5 мм² |
| Мех износостойкость | 10000 циклов |
| Монтажная ширина | 9 |
| Номин коммутируем ток | 6 А |
| Номин напряжение постоян тока - dc | 24…130 В |
| Номин раб напряжение | 240…415 В |
| Режим работы | Непрерывный |
| Степень защиты - ip | IP20 |
| Сторона присоединения к авт выкл | Левая |
| Тип монтажа | Прочее |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип подключения | Винтовое соединение |
| Тип управляющего напряжения | Переменный (AC) |
| Условный тепловой ток | 6 А |
| Устанавливается на устройство | Универсальный (-ая) |
| Частота | 50 Гц |
| Ширина | 9.0 мм |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
