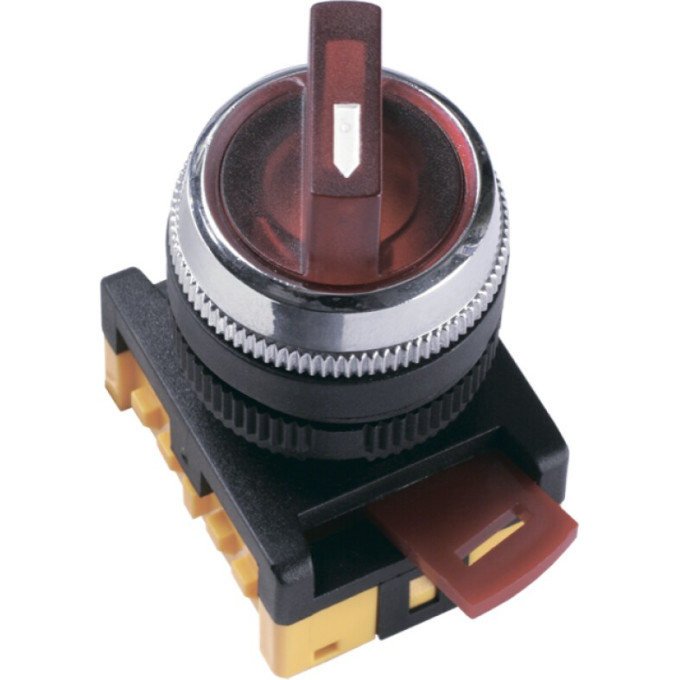

Переключатель IEK АNСLR-22-3 на 3 фиксированных положения "I-O" 1з+1р неон/240В красный - BSW10-ANCLR-3-K04
Артикул: BSW10-ANCLR-3-K04
490 руб.
от 123 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота48.0 мм
Глубина86.0 мм
Диаметр отверстия22.0 мм
Класс защиты от поражения электрическим токомII
Описание
Переключатель IEK АNСLR-22-3 предназначен для выбора одного из трех режимов работы электроустановки. Его используют в схемах управления, где требуется переключение между несколькими скоростями двигателя, режимами нагрева или освещения. Фиксированные положения ручки обеспечивают четкую фиксацию выбранного режима.
Основные параметры
- Диаметр отверстия: 22 мм
- Положений: 3 (1-0-2)
- Контакты: 1з + 1р
- Напряжение: AC до 660 В, DC до 440 В
- Ток: 7,5 А (AC-15, 230 В)
- Степень защиты: IP40 (передняя панель), IP00 (контакты)
- Износостойкость: 0,3 млн циклов
- Температура: -10...+40 °C
Сферы применения
Переключатель устанавливается в шкафах управления станками, конвейерными линиями, системами вентиляции и кондиционирования. Благодаря трем положениям позволяет реализовать функции «Вперед-Стоп-Назад» или «Режим 1-Выкл-Режим 2». Винтовые зажимы рассчитаны на провод до 2,5 мм².
Плюсы
- Три фиксированных положения для многопозиционного управления
- Высокая износостойкость
- Широкий диапазон напряжений
- Красная ручка с подсветкой
Характеристики
| Высота | 48.0 мм |
|---|---|
| Глубина | 86.0 мм |
| Диаметр отверстия | 22.0 мм |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во позиций переключения | 3 |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение ue ac | 660 В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение постоян тока - dc | 440 В |
| Номин продолжительный ток iu | 7.5 А |
| Номин раб напряжение ac контактов | 110; 230; 400; 660 В |
| Номин раб напряжение dc контактов | 24; 48; 110; 220; 440 В |
| Номин рабочий ток ie при ac-15 230 в | 7,5 А |
| Номин рабочий ток ie при ас-15 400 в | 4,5 А |
| Номин тепловой ток ith | 10 А |
| Номинальная способность к присоединению | 2х2,5 мм² |
| Обозначение положений | 1-0-2 |
| Подсветка | Без подсветки |
| Степень защиты - ip передняя сторона | IP40 |
| Степень защиты - ip сторона контактов | IP00 |
| Температура эксплуатации | -10...+40 °C |
| Тип | Поворотные |
| Тип выключателя | Многоступенчатый переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип ручки - доп устройства | Короткая ручка с подсветкой |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Фиксация | Без фиксации |
| Цвет | Красный |
| Ширина | 30.0 мм |
| Электр износостойкость | 0,3 млн циклов |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 10 |
| Особенности | Пуск-Стоп |
| Серия | ANC |
