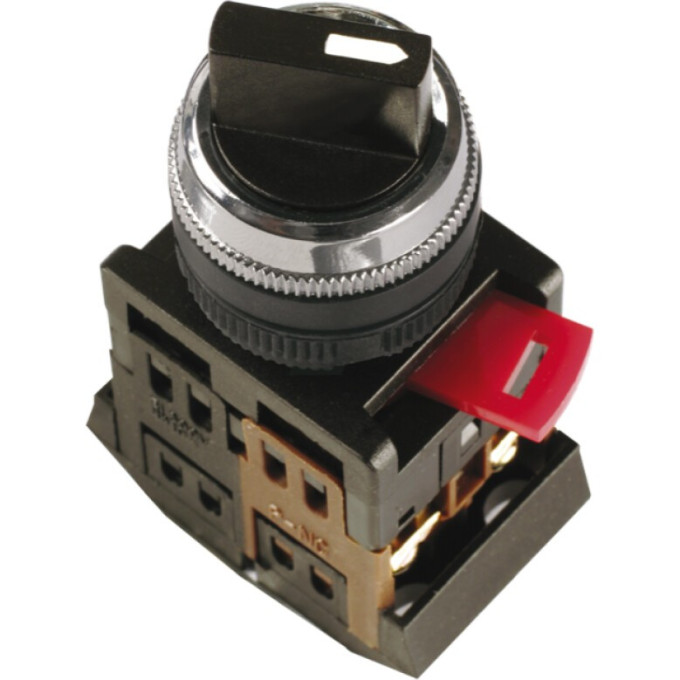

Переключатель IEK АС-22 на 2 фиксированных положения "I-O" 1з+1р - BSW10-AC-2-K02
Артикул: BSW10-AC-2-K02
320 руб.
от 80 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота48.0 мм
Глубина86.0 мм
Диаметр отверстия22.0 мм
Класс защиты от поражения электрическим токомII
Описание
Переключатель IEK АС-22 предназначен для коммутации цепей управления контакторами и реле автоматики. Модель с двумя фиксированными положениями "0-1" обеспечивает четкое переключение. Устройство рассчитано на работу в цепях переменного тока до 660 В и постоянного тока до 440 В.
Основные характеристики
- Положения: 2 (0-1), с фиксацией
- Контакты: 1 замыкающий + 1 размыкающий (1з+1р)
- Номинальный тепловой ток Ith: 10 А
- Номинальный продолжительный ток Iu: 10 А
- Рабочий ток при AC-15, 230 В: 7,5 А; при 400 В: 4,5 А
- Номинальное напряжение изоляции Ui: 660 В
- Максимальное рабочее напряжение AC: 660 В
- Номинальное напряжение постоянного тока: 440 В
- Степень защиты: передняя панель IP40, контакты IP00
- Диаметр отверстия: 22 мм
- Подключение: винтовое, до 2х2,5 мм²
- Класс защиты II
- Температура эксплуатации: -10...+40 °C
- Габариты: 30×48×86 мм
Применение
Подходит для установки в шкафах управления, на пультах и в распределительных щитах. Фиксация положений предотвращает случайное переключение, что важно для безопасности.
Плюсы
- Фиксация положений
- Высокий номинальный ток 10 А
- Два контакта (1з+1р)
Характеристики
| Высота | 48.0 мм |
|---|---|
| Глубина | 86.0 мм |
| Диаметр отверстия | 22.0 мм |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение ue ac | 660 В |
| Номин напряжение изоляции ui | 660 В |
| Номин напряжение постоян тока - dc | 440 В |
| Номин продолжительный ток iu | 10.0 А |
| Номин раб напряжение ac контактов | 110; 230; 400; 660 В |
| Номин раб напряжение dc контактов | 24; 48; 110; 220; 440 В |
| Номин рабочий ток ie при ac-15 230 в | 7,5 А |
| Номин рабочий ток ie при ас-15 400 в | 4,5 А |
| Номин тепловой ток ith | 10 А |
| Номинальная способность к присоединению | 2х2,5 мм² |
| Обозначение положений | 0-1 |
| Подсветка | Без подсветки |
| Степень защиты - ip передняя сторона | IP40 |
| Степень защиты - ip сторона контактов | IP00 |
| Температура эксплуатации | -10...+40 °C |
| Тип | С ключом |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип ручки - доп устройства | Короткая ручка |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Фиксация | С фиксацией |
| Цвет | Черные |
| Ширина | 30.0 мм |
| Электр износостойкость | 0,3 млн циклов |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 10 |
| Особенности | Пуск-Стоп |
| Серия | AC |
