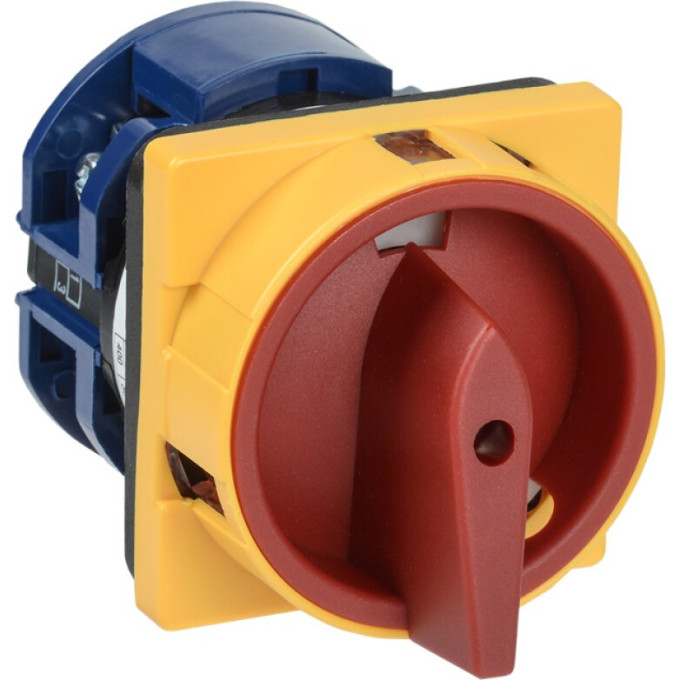

Переключатель IEK кулачковый ПКП63-13/У 63А "откл-вкл" 3Р/400В - BCS23-063-1
Артикул: BCS23-063-1
3 350 руб.
от 838 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Диаметр отверстия17.0 мм
ИсполнениеПереключатели
Класс защиты от поражения электрическим токомII
Кол-во позиций переключения2
Описание
Переключатель кулачковый IEK ПКП63-13/У рассчитан на коммутацию цепей с током до 63 А и напряжением до 400 В. Модель с двумя положениями «откл-вкл» и тремя полюсами предназначена для использования в качестве главного выключателя в промышленных установках, на распределительных щитах и в системах управления мощным оборудованием.
Ключевые параметры
- Номинальный тепловой ток: 63 А
- Напряжение: 230/400 В
- Число полюсов: 3
- Положения: ОТКЛ-ВКЛ (2)
- Степень защиты передней панели: IP20, контактов: IP00
- Размер передней панели: 64х92 мм
- Подключение: винтовые зажимы до 16 мм²
- Температурный диапазон: -25…+40 °C
Область применения
Подходит для коммутации трехфазных двигателей, нагревательных приборов, трансформаторов. Кулачковый механизм обеспечивает высокую скорость переключения, что снижает дугообразование. Устройство монтируется в шкафы или на панели, имеет поворотную ручку с фиксацией.
Плюсы
- Высокий номинальный ток 63 А
- Быстрое гашение дуги благодаря кулачковому механизму
- Надежная фиксация положений
- Механическая износостойкость 0,1 млн циклов
Характеристики
| Диаметр отверстия | 17.0 мм |
|---|---|
| Исполнение | Переключатели |
| Класс защиты от поражения электрическим током | II |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 3 |
| Конструктивное исполнение | Открытое |
| Макс допустимое раб напряжение ue ac | 400 В |
| Мех износостойкость | 0,1 млн циклов |
| Монтаж | Встраиваемые (скрытой установки) |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин мощность при ac-2 230 в | 18,5 кВт |
| Номин мощность при ac-2 400 в | 30 кВт |
| Номин мощность при ac-23 230 в | 15/10 кВт |
| Номин мощность при ac-23 400 в | 30/18,5 кВт |
| Номин мощность при ac-3 230 в | 11/6 кВт |
| Номин мощность при ac-3 400 в | 18,5/11 кВт |
| Номин мощность при ac-4 230 в | 5,5/2,4 кВт |
| Номин мощность при ac-4 400 в | 7,5/4 кВт |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 660 В |
| Номин продолжительный ток iu | 63.0 А |
| Номин раб напряжение ac контактов | 230; 400 В |
| Номин рабочий ток ie при ас-2 230 в | 57 А |
| Номин рабочий ток ie при ас-2 400 в | 57 А |
| Номин рабочий ток ie при ас-21 ас-22 230 в | 63 А |
| Номин рабочий ток ie при ас-21 ас-22 400 в | 63 А |
| Номин рабочий ток ie при ас-23 230 в | 57 А |
| Номин рабочий ток ie при ас-23 400 в | 57 А |
| Номин рабочий ток ie при ас-3 230 в | 36 А |
| Номин рабочий ток ie при ас-3 400 в | 36 А |
| Номин рабочий ток ie при ас-4 230 в | 15 А |
| Номин рабочий ток ie при ас-4 400 в | 15 А |
| Номин тепловой ток ith | 63 А |
| Номинальная способность к присоединению | 16 мм² |
| Обозначение положений | ОТКЛ-ВКЛ |
| Подсветка | Без подсветки |
| Размер передней панели | 64х92 мм |
| Степень защиты - ip сторона контактов | IP00 |
| Температура эксплуатации | -25…+40 °C |
| Тип | Поворотные |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ток предохранителя qg | 100 А |
| Цвет | Красный |
| Электр износостойкость | 0,03 млн циклов |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
| Влагозащита | IP20 |
| Серия | Несерийные |
