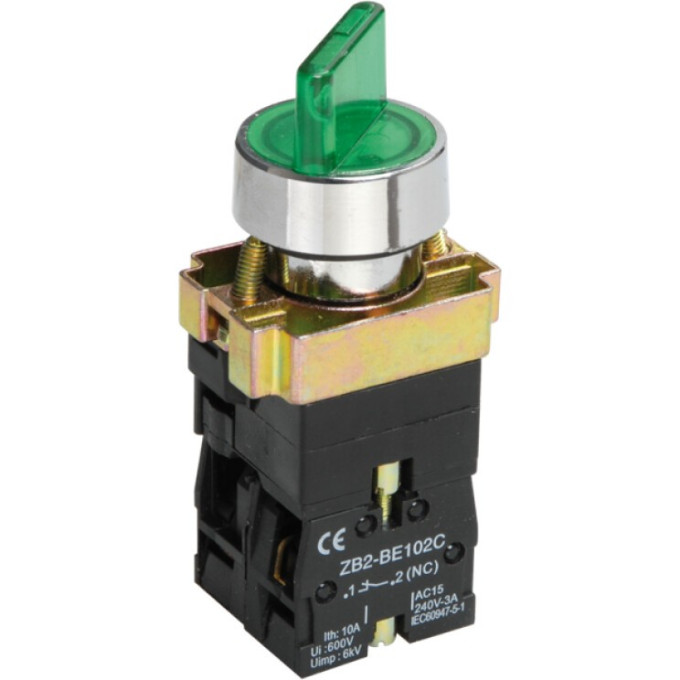

Переключатель IEK LAY5-BK2365 на 2 положения зеленый - BSW90-BK-2-K06
Артикул: BSW90-BK-2-K06
650 руб.
от 163 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота29.5 мм
Глубина86.0 мм
Диаметр отверстия22.0 мм
Класс защиты от поражения электрическим токомII
Описание
Переключатель IEK LAY5-BK2365 пригодится там, где нужно вручную управлять работой контакторов, пускателей или реле в шкафах управления. Модель с короткой поворотной ручкой и светодиодной подсветкой позволяет быстро переключать режимы, а компактные размеры упрощают размещение на панели.
Параметры
- 2 положения: 0-1
- Номинальный тепловой ток Ith: 10 А
- Номинальный продолжительный ток Iu: 7,5 А
- Рабочее напряжение: AC до 600 В, DC до 400 В
- Коммутационная способность: AC-15: 3 А (230 В), 1,5 А (400 В)
- Степень защиты: IP40 (передняя панель), IP20 (контакты)
- Диаметр отверстия: 22 мм
- Подсветка: светодиодная
- Класс защиты от поражения током: II
- Температура эксплуатации: -10...+40 °C
- Габариты: 39,5×29,5×86 мм
Применение
Переключатель встраивается в щиты и пульты управления, где требуется дискретное переключение цепей. Подходит для сборки схем автоматизации, управления освещением, электроприводами и другим оборудованием. Зеленый цвет ручки позволяет визуально выделить режим работы. Винтовые зажимы рассчитаны на подключение проводников сечением до 2×2,5 мм².
Плюсы
- Светодиодная подсветка
- Компактные размеры
- Широкий диапазон напряжений
Характеристики
| Высота | 29.5 мм |
|---|---|
| Глубина | 86.0 мм |
| Диаметр отверстия | 22.0 мм |
| Класс защиты от поражения электрическим током | II |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение ue ac | 600 В |
| Номин напряжение изоляции ui | 600 В |
| Номин напряжение постоян тока - dc | 400 В |
| Номин продолжительный ток iu | 7.5 А |
| Номин раб напряжение ac контактов | 110; 230; 400; 600 В |
| Номин раб напряжение dc контактов | 24; 48; 110; 220; 400 В |
| Номин рабочий ток ie при ac-15 230 в | 3,0 А |
| Номин рабочий ток ie при ас-15 400 в | 1,5 А |
| Номин тепловой ток ith | 10 А |
| Номинальная способность к присоединению | 2х2,5 мм² |
| Обозначение положений | 0-1 |
| Подсветка | Светодиодная подсветка |
| Степень защиты - ip передняя сторона | IP40 |
| Степень защиты - ip сторона контактов | IP20 |
| Температура эксплуатации | -10...+40 °C |
| Тип | Поворотные |
| Тип выключателя | Многоступенчатый переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип ручки - доп устройства | Короткая ручка с подсветкой |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Фиксация | Без фиксации |
| Цвет | Зеленый |
| Ширина | 39.5 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 10 |
| Серия | LAY5 |
