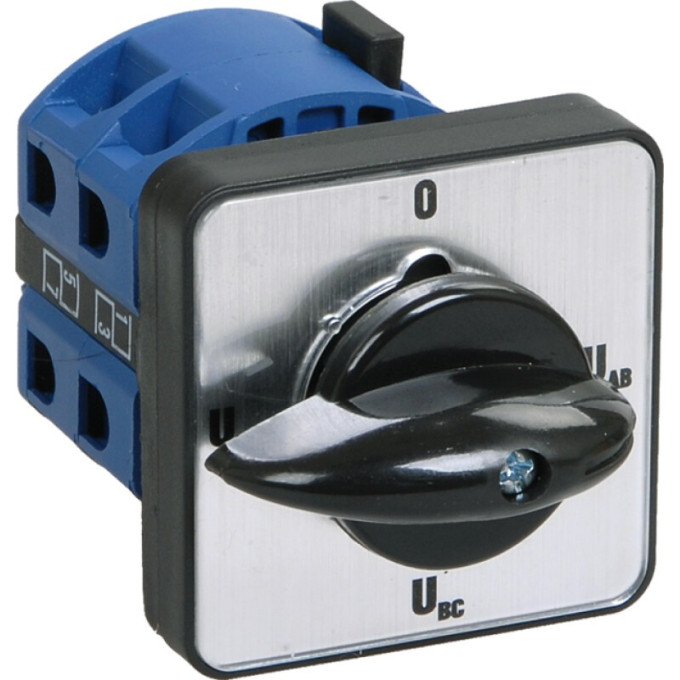

Переключатель кулачковый IEK ПКП10-33/О 10А "1-0-2" 3Р/400В - BCS13-010-2
Артикул: BCS13-010-2
1 700 руб.
от 425 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Диаметр отверстия7.5 мм
ИсполнениеПереключатели
Класс защиты от поражения электрическим токомII
Кол-во позиций переключения3
Описание
Для ручного переключения трёхфазной нагрузки между двумя направлениями или источниками применяют этот кулачковый переключатель. Он имеет три фиксированных положения и не потребляет электроэнергию.
Характеристики
- Номинальный тепловой ток Ith: 10 А
- Количество полюсов: 3
- Положения: 1-0-2
- Номинальное напряжение изоляции Ui: 660 В
- Максимальное рабочее напряжение Ue AC: 400 В
- Мощность AC-3 при 400 В: 2,2 кВт
- Механическая износостойкость: 0,1 млн циклов
- Электрическая износостойкость: 0,03 млн циклов
- Размер передней панели: 48×48 мм
- Тип монтажа: встраиваемый
- Степень защиты передней стороны: IP20
- Температура эксплуатации: –25…+40 °C
- Срок службы: 10 лет
Применение
Переключатель подходит для управления трёхфазными двигателями, переключения между двумя источниками питания, а также для коммутации цепей управления и сигнализации. Используется в промышленных щитах, сельском хозяйстве и строительстве.
Плюсы
- Три фиксированных положения для разных режимов
- Высокая коммутационная способность
- Унификация с другими элементами серии ПКП
Характеристики
| Диаметр отверстия | 7.5 мм |
|---|---|
| Исполнение | Переключатели |
| Класс защиты от поражения электрическим током | II |
| Кол-во позиций переключения | 3 |
| Количество полюсов | 3 |
| Конструктивное исполнение | Открытое |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение ue ac | 400 В |
| Мех износостойкость | 0,1 млн циклов |
| Монтаж | Встраиваемые (скрытой установки) |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин мощность при ac-2 230 в | 2,5 кВт |
| Номин мощность при ac-2 400 в | 3,7 кВт |
| Номин мощность при ac-23 230 в | 3/0,8 кВт |
| Номин мощность при ac-23 400 в | 5/1,7 кВт |
| Номин мощность при ac-3 230 в | 1,5 кВт |
| Номин мощность при ac-3 400 в | 2,2 кВт |
| Номин мощность при ac-4 230 в | 0,37 кВт |
| Номин мощность при ac-4 400 в | 0,55 кВт |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 660 В |
| Номин продолжительный ток iu | 10.0 А |
| Номин раб напряжение ac контактов | 230; 400 В |
| Номин рабочий ток ie при ac-15 230 в | 2,5 А |
| Номин рабочий ток ie при ас-15 400 в | 1,5 А |
| Номин рабочий ток ie при ас-2 230 в | 7,5 А |
| Номин рабочий ток ie при ас-2 400 в | 7,5 А |
| Номин рабочий ток ie при ас-21 ас-22 230 в | 10 А |
| Номин рабочий ток ie при ас-21 ас-22 400 в | 10 А |
| Номин рабочий ток ie при ас-23 230 в | 7,5 А |
| Номин рабочий ток ie при ас-23 400 в | 7,5 А |
| Номин рабочий ток ie при ас-3 230 в | 5,5 А |
| Номин рабочий ток ie при ас-3 400 в | 5,5 А |
| Номин рабочий ток ie при ас-4 230 в | 1,75 А |
| Номин рабочий ток ie при ас-4 400 в | 1,75 А |
| Номин тепловой ток ith | 10 А |
| Номинальная способность к присоединению | 1,5 мм² |
| Обозначение положений | 1-0-2 |
| Подсветка | Без подсветки |
| Размер передней панели | 48х48 мм |
| Степень защиты - ip передняя сторона | IP20 |
| Температура эксплуатации | -25…+40 °C |
| Тип | Поворотные |
| Тип выключателя | Многоступенчатый переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ток предохранителя qg | 20 А |
| Цвет | Черный |
| Электр износостойкость | 0,03 млн циклов |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
| Влагозащита | IP20 |
| Серия | Несерийные |
