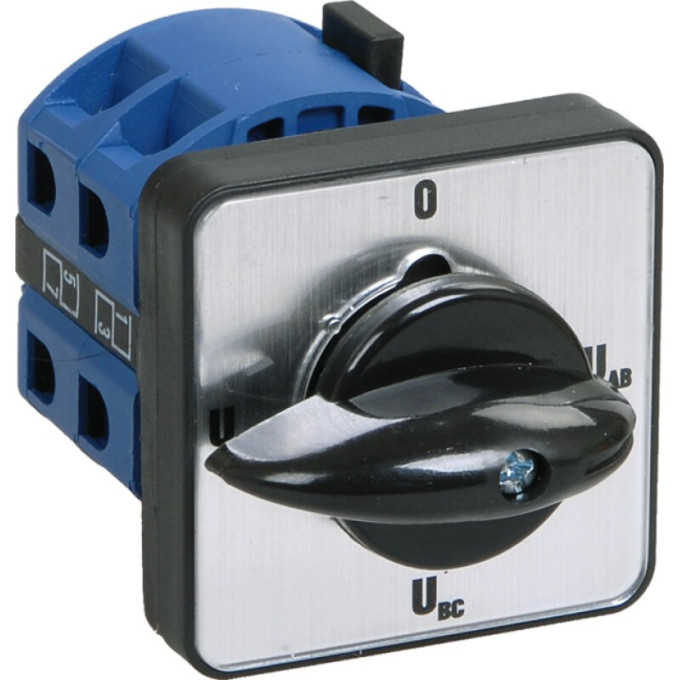

Переключатель кулачковый IEK ПКП25-33/О 25А "1-0-2" 3Р/400В - BCS13-025-2
Артикул: BCS13-025-2
2 120 руб.
от 530 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Диаметр отверстия10.0 мм
ИсполнениеПереключатели
Класс защиты от поражения электрическим токомII
Кол-во позиций переключения3
Описание
Переключатель кулачковый IEK ПКП25-33/О предназначен для управления трехфазными двигателями и другими нагрузками, требующими изменения направления вращения или отключения. Модель имеет три фиксированных положения: 1-0-2, что позволяет реверсировать двигатель или переключать между двумя цепями. Номинальный ток 25 А при напряжении до 400 В.
Технические характеристики
- Номинальный тепловой ток: 25 А
- Рабочее напряжение: 230/400 В
- Количество полюсов: 3
- Число позиций: 3 (1-0-2)
- Степень защиты: IP20
- Размер передней панели: 56х56 мм
- Тип управления: поворотная ручка с фиксацией
- Подключение: винтовые зажимы, до 4 мм²
Применение
Используется в схемах управления электроприводами, где требуется реверс или переключение скоростей. Подходит для установки в шкафах управления, на панелях станков, в системах вентиляции и кондиционирования. Компактные размеры и встраиваемый корпус упрощают монтаж.
Плюсы
- Возможность реверса двигателя
- Три фиксированных положения
- Кулачковый механизм для быстрой коммутации
- Механическая износостойкость 0,1 млн циклов
Характеристики
| Диаметр отверстия | 10.0 мм |
|---|---|
| Исполнение | Переключатели |
| Класс защиты от поражения электрическим током | II |
| Кол-во позиций переключения | 3 |
| Количество полюсов | 3 |
| Конструктивное исполнение | Открытое |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение ue ac | 400 В |
| Мех износостойкость | 0,1 млн циклов |
| Монтаж | Встраиваемые (скрытой установки) |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин мощность при ac-2 230 в | 5,5 кВт |
| Номин мощность при ac-2 400 в | 11 кВт |
| Номин мощность при ac-23 230 в | 5,5/3 кВт |
| Номин мощность при ac-23 400 в | 11/5,5 кВт |
| Номин мощность при ac-3 230 в | 4/3 кВт |
| Номин мощность при ac-3 400 в | 7,5/3,7 кВт |
| Номин мощность при ac-4 230 в | 1,5/1,1 кВт |
| Номин мощность при ac-4 400 в | 3/2,2 кВт |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 660 В |
| Номин продолжительный ток iu | 25.0 А |
| Номин раб напряжение ac контактов | 230; 400 В |
| Номин рабочий ток ie при ac-15 230 в | 8 А |
| Номин рабочий ток ie при ас-15 400 в | 5 А |
| Номин рабочий ток ie при ас-2 230 в | 22 А |
| Номин рабочий ток ie при ас-2 400 в | 22 А |
| Номин рабочий ток ie при ас-21 ас-22 230 в | 25 А |
| Номин рабочий ток ie при ас-21 ас-22 400 в | 25 А |
| Номин рабочий ток ie при ас-23 230 в | 22 А |
| Номин рабочий ток ie при ас-23 400 в | 22 А |
| Номин рабочий ток ie при ас-3 230 в | 15 А |
| Номин рабочий ток ie при ас-3 400 в | 15 А |
| Номин рабочий ток ie при ас-4 230 в | 6,5 А |
| Номин рабочий ток ie при ас-4 400 в | 6,5 А |
| Номин тепловой ток ith | 25 А |
| Номинальная способность к присоединению | 4 мм² |
| Обозначение положений | 1-0-2 |
| Подсветка | Без подсветки |
| Размер передней панели | 56х56 мм |
| Степень защиты - ip передняя сторона | IP20 |
| Температура эксплуатации | -25…+40 °C |
| Тип | Поворотные |
| Тип выключателя | Многоступенчатый переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ток предохранителя qg | 40 А |
| Цвет | Черный |
| Электр износостойкость | 0,03 млн циклов |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
| Влагозащита | IP20 |
| Серия | Несерийные |
