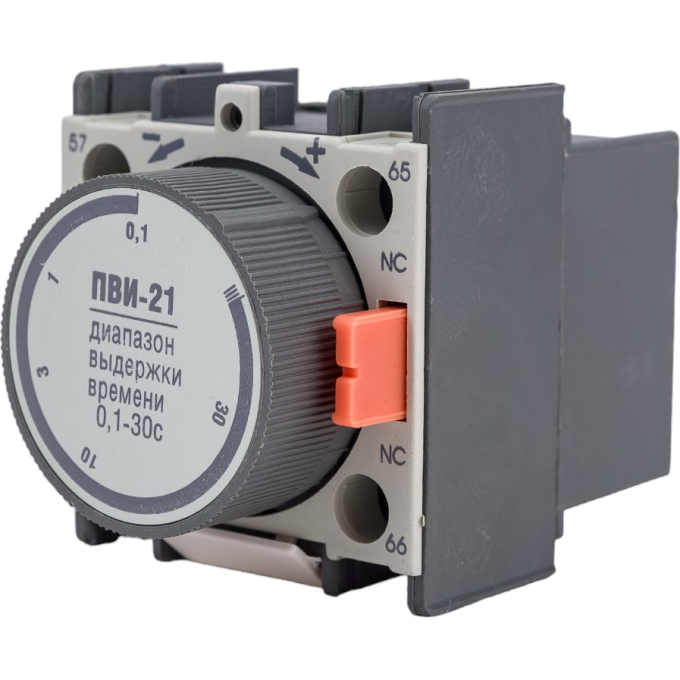

Приставка IEK ПВИ-21 задержка на выключение 0,1-30сек 1з+1р - KPV20-11-1
Артикул: KPV20-11-1
1 340 руб.
от 335 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес0.08 кг
Высота50.0 мм
Глубина58.0 мм
Диапаз выдержки времени при откл0,1...3,0 с
Описание
Пневматическая приставка ПВИ-21 предназначена для реализации задержки отключения вспомогательных цепей в системах автоматизации. Она расширяет функциональность контакторов серий КМИ и КТИ, позволяя управлять временными интервалами при коммутации.
Основные параметры
- Задержка на выключение: 0,1–30 с
- Контакты: 1 нормально замкнутый, 1 нормально разомкнутый
- Номинальное напряжение изоляции: 690 В
- Номинальное напряжение управления: AC 660/400/230 В, DC 400/220 В
- Номинальный рабочий ток: AC-15 230 В – 6 А; DC-13 230 В – 1,5 А
- Степень защиты: IP20
- Диапазон рабочих температур: -40...+50 °C
- Монтаж: непосредственное крепление на контактор
Применение
Приставка используется в схемах управления электродвигателями и другим оборудованием, где требуется выдержка времени при отключении. Устанавливается на контакторы КМИ и КТИ всех типоисполнений. Подходит для применения в шкафах управления, системах автоматизации технологических процессов.
Плюсы
- Совместимость с контакторами КМИ и КТИ
- Регулируемая задержка 0,1-30 с
- Высокое напряжение изоляции 690 В
Характеристики
| Вес | 0.08 кг |
|---|---|
| Высота | 50.0 мм |
| Глубина | 58.0 мм |
| Диапаз выдержки времени при откл | 0,1...3,0 с |
| Диапазон рабочих температур | -40...+50 °C |
| Климатическое исполнение | УХЛ4 |
| Кол-во норм разомкнутых - но контактов | 1 |
| Кол-во нормально замкнутых - нз контактов | 1 |
| Макс кратковременная нагрузка | 100.0 А |
| Макс поперечное сечение проводника | 2х2,5 мм² |
| Мех износостойкость | 1,6х10^6 циклов |
| Мин вкл способность при мин напряжении | 24.0 В |
| Мин вкл способность при мин токе | 10.0 мА |
| Номин напряж питания цепи управ us пост тока dc | 400/220 В |
| Номин напряжение изоляции ui | 690 В |
| Номин напряжение питания цепи управ us ac 50 гц | 660/400/230 В |
| Номин рабочий постоян ток dc-13 230 в | 1.5 А |
| Номин рабочий постоян ток dc-13 400 в | 0.63 А |
| Номин рабочий ток ie при ac-15 230 в | 6.0 А |
| Номин рабочий ток ie при ac-15 400 в | 3.00 А |
| Номин рабочий ток ie при ac-15 660 в | 1.50 А |
| Ремонтопригодность | Нет |
| Сопротивление изоляции | 10.0 мОм |
| Степень защиты - ip | IP20 |
| Тип | Приставки |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Тип установки | Прямое (непосредств.) крепление |
| Типоисполнение контактора | Все типоисполнения КМИ, КТИ |
| Ток термической стойкости | 10.0 А |
| Ширина | 44.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | не менее 10 |
