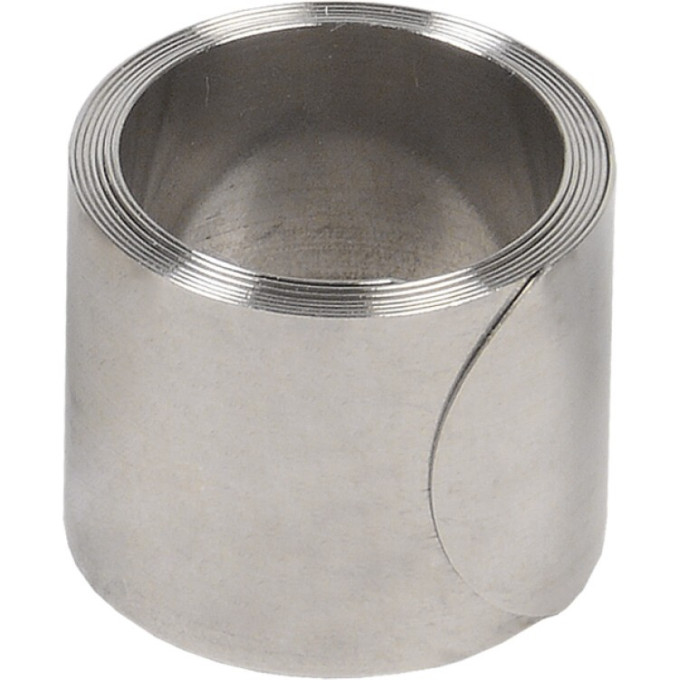

Пружина постоянного давления IEK ППД D32-50 0,3x15x7 - UPPD-D32-50-30-15-7

При монтаже заземления кабельных линий важно обеспечить надёжный контакт между заземляющей шиной и металлической оболочкой или бронелентой кабеля. Пружина постоянного давления IEK ППД D32-50 0,3x15x7 (UPPD-D32-50-30-15-7) создаёт постоянное радиальное усилие прижатия без применения пайки. Она подходит для кабелей со свинцовой или алюминиевой оболочкой.

Материал и геометрия

Пружина изготовлена из нержавеющей стали толщиной 0,30 мм. Ширина полосы — 15 мм, количество витков — 7. Внутренний диаметр пружины в свободном состоянии 28 мм, минимальный рабочий диаметр 32 мм, максимальный — 50 мм. Благодаря такой геометрии она плотно обхватывает кабель в широком диапазоне диаметров.

Технические параметры

• Материал: нержавеющая сталь (толщина 0,30 мм)
• Ширина: 15 мм
• Количество витков: 7
• Внутренний диаметр: 28 мм
• Диапазон рабочих диаметров: 32…50 мм
• Температура эксплуатации: от −60 до +125 °C
• Монтажная температура: от −10 до +50 °C
• Вес: 0,023 кг

Когда применяют

Пружину используют при прокладке силовых кабелей для организации заземления оболочки. Установка не требует специального инструмента — достаточно надеть пружину на кабель и дать ей зафиксироваться. Способ монтажа исключает риск повреждения изоляции под оболочкой, который возможен при использовании пайки тугоплавким припоем.
