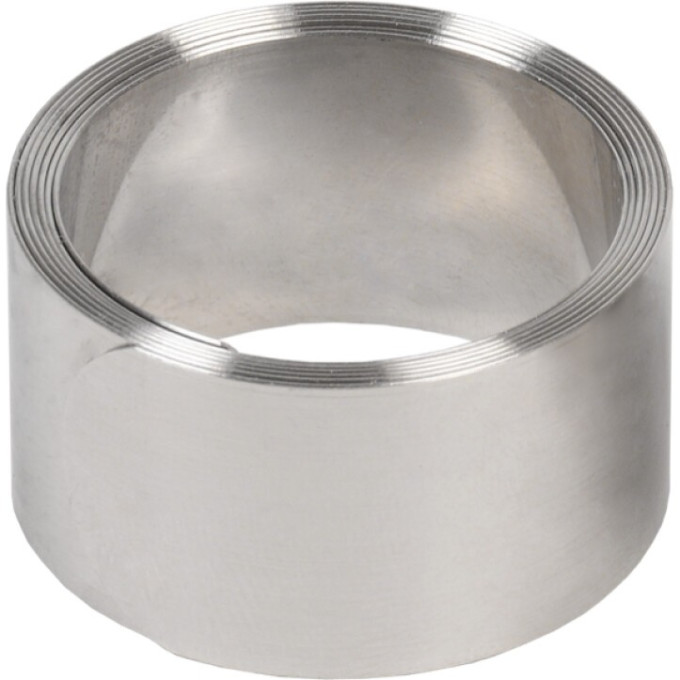

Пружина постоянного давления IEK ППД D42-70 0,5x20x7 - UPPD-D42-70-50-20-7

Для организации надёжного заземления кабелей с большим диаметром оболочки — от 42 до 70 мм — требуется пружина, способная обеспечить равномерное усилие прижатия. Пружина постоянного давления IEK ППД D42-70 0,5x20x7 (UPPD-D42-70-50-20-7) предназначена для прижима шины заземления к металлической оболочке или бронеленте без использования пайки.

Параметры и материалы

Изделие выполнено из нержавеющей стали толщиной 0,50 мм. Ширина ленты — 20 мм, количество витков — 7. Внутренний диаметр в свободном состоянии 38 мм, минимальный рабочий диаметр 42 мм, максимальный — 70 мм. Такая конструкция позволяет использовать пружину на кабелях различного сечения, сохраняя постоянное радиальное давление после установки.

Технические характеристики

• Материал: нержавеющая сталь (толщина 0,50 мм)
• Ширина: 20 мм
• Количество витков: 7
• Внутренний диаметр: 38 мм
• Диапазон рабочих диаметров: 42…70 мм
• Температура эксплуатации: от −60 до +125 °C
• Монтажная температура: от −10 до +50 °C
• Вес: 0,071 кг

Сфера применения

Пружина востребована при монтаже кабельных линий с алюминиевой или свинцовой оболочкой — в промышленных сетях, на объектах энергетики, в распределительных устройствах. Установка выполняется быстро, без специального инструмента и без пайки. После монтажа не требуется дополнительной фиксации: пружина удерживается за счёт собственного упругого усилия.
