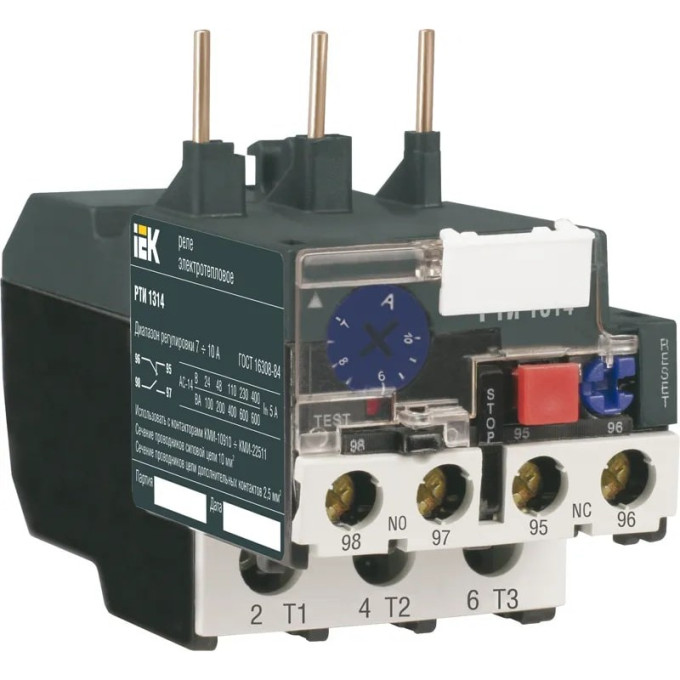

Реле IEK РТИ-1314 электротепловое 7-10А - DRT10-0007-0010
Артикул: DRT10-0007-0010
1 030 руб.
от 258 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес0,165 кг
Высота67.0 мм
Глубина92.0 мм
Доп конт - защита от сверхтоков - предохр gg5 А
Описание
Электротепловое реле IEK РТИ-1314 предназначено для защиты асинхронных электродвигателей от перегрузок, асимметрии фаз, затянутого пуска и заклинивания ротора. Оно контролирует ток в цепи и при превышении установленного порога размыкает вспомогательные контакты, отключая питание двигателя.
Основные параметры
- Регулируемый диапазон тока: 7...10 А
- Номинальное рабочее напряжение: 230/400/600 В
- Номинальное напряжение изоляции: 660 В
- Номинальное импульсное напряжение: 6 кВ
- Класс защиты: 10
- Рабочая частота: 0-400 Гц
- Климатическое исполнение: У3, рабочая температура от -45 до +55 °C
- Вспомогательные контакты: 1 нормально разомкнутый, 1 нормально замкнутый
- Монтаж: непосредственный на контактор или отдельно
- Подключение: винтовые зажимы, сечение проводов от 1 до 10 мм²
Применение
Реле РТИ-1314 используется в шкафах управления, на насосных станциях, вентиляционных установках, компрессорах и другом оборудовании с электроприводом. Оно подходит для контакторов серий КТИ и КМИ. Для защиты от коротких замыканий необходимо предусмотреть предохранители или автоматические выключатели с номинальным током, соответствующим рабочему току двигателя.
Плюсы
- Точная настройка тока срабатывания
- Широкий диапазон рабочих температур
- Компактные размеры
- Два вспомогательных контакта
Характеристики
| Вес | 0,165 кг |
|---|---|
| Высота | 67.0 мм |
| Глубина | 92.0 мм |
| Доп конт - защита от сверхтоков - предохр gg | 5 А |
| Доп конт - момент затяжки | 1.2 Нм |
| Доп конт - сечение присоединяемых проводников | 1,0-1,25 мм² |
| Доп конт - ток термической стойкости in | 5 А |
| Класс защиты | Класс 10 |
| Климатическое исполнение | У3 |
| Кол-во вспомогат норм замкнутых-нз конт | 1 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Контакты | На 2 контакта |
| Момент затяжки | 2 Нм |
| Напряжение | Трехфазные (380-400 В) |
| Номин импульсное напряжение | 6 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 230; 400; 600 В |
| Рабочая частота | 0-400 Гц |
| Регулируемый диапазон тока | 7...10 А |
| Сечение присоед гибкого каб без наконечника | 1,5-10 мм² |
| Сечение присоед гибкого каб с наконечником | 1-4 мм² |
| Сечение присоед жесткого кабеля | 1-6 мм² |
| Температура эксплуатации | от -45 до +55 °C |
| Тип | Электротепловые |
| Тип монтажа | Непосредственный монтаж / одиночное расположение |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Ток предохранителя am | 12 А |
| Ток предохранителя qg | 20.0 А |
| Ширина | 44.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
| Серия | РТИ |
