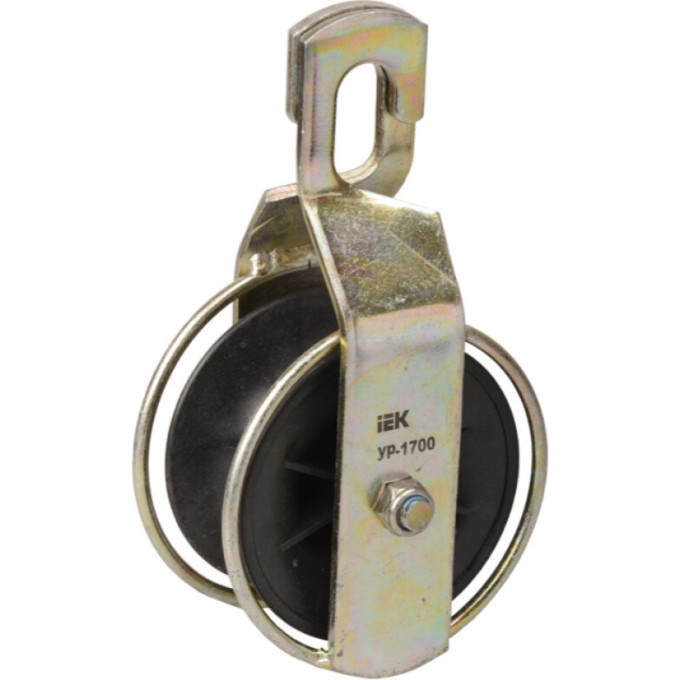

Ролик раскаточный IEK РОР-1 ST26.1 UZA-42-1700-1

При прокладке самонесущих изолированных проводов (СИП) по воздушным линиям электропередачи важно минимизировать трение и избежать повреждения изоляции. Ролик раскаточный IEK РОР-1 ST26.1 UZA-42-1700-1 решает эту задачу, направляя провод вдоль промежуточных опор на участках с небольшим изменением направления трассы.

Конструкция и параметры

• Максимальный диаметр кабеля — 50 мм
• Ширина паза ролика — 54 мм, диаметр ролика — 115 мм
• Разрушающая нагрузка при действии, перпендикулярном оси СИП — 8 кН (максимальная растягивающая нагрузка — 8000 Н)
• Количество одновременно прокладываемых кабелей — от 1 до 4
• Габариты: ширина 115 мм, высота 245 мм, длина 96 мм
• Температура эксплуатации: от -60 до +55 °C
• Срок службы — 40 лет, гарантийный срок — 6 лет

Где применяется

Ролик предназначен для монтажа воздушных линий 0,4 кВ. Его используют при раскатке проводов СИП на прямолинейных участках и на опорах с углом поворота до 30°. Подвес осуществляется на кронштейн через поворотный крюк с фиксатором — это предотвращает случайное соскальзывание ролика в процессе работы. Инструмент подходит для бригад электромонтажников, обслуживающих распределительные сети.
