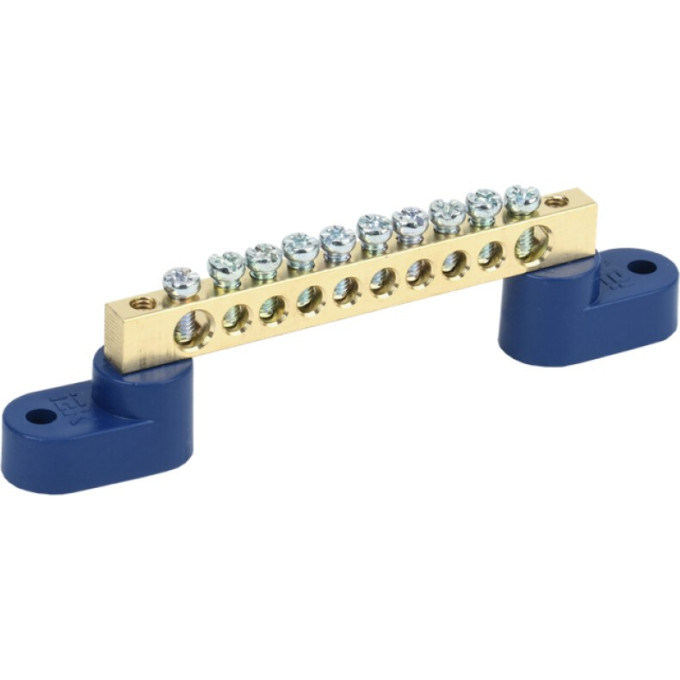

Шина IEK N "ноль" на двух угловых изоляторах ШНИ-6х9-10-У2-С - YNN10-69-10C2-K07
Артикул: YNN10-69-10C2-K07
170 руб.
от 43 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидN (ноль)
Винты крепленияМ4
Высота27,8 мм
Глубина15...29 мм
Описание
При сборке щитового оборудования часто требуется закрепить нулевую шину не на DIN-рейку, а прямо на монтажную панель. Эта модель IEK решает именно такую задачу: она оснащена двумя угловыми изоляторами и фиксируется на плоскость.
Технические характеристики
- Материал — латунь, сечение шины 6х9 мм
- Количество выводов — 10
- Номинальный ток — 100 А, напряжение — 380 В
- Максимальное сечение проводника — 16/6 мм²
- Крепление — винты М4
- Габариты шины: ширина 68…96 мм, высота 27,8 мм, глубина 15…29 мм
- Климатическое исполнение У2, рабочая температура от –40 до +50 °C
Сценарии применения
Используется в трёхфазных сетях для организации нулевой (N) шины. Установка на панель удобна в щитах, где DIN-рейки заняты или не предусмотрены. Подходит для промышленных и бытовых распределительных устройств.
Плюсы
- Монтаж на монтажную панель без DIN-рейки
- Два угловых изолятора для устойчивого крепления
- Латунная токоведущая часть
- 10 точек подключения
Характеристики
| Вид | N (ноль) |
|---|---|
| Винты крепления | М4 |
| Высота | 27,8 мм |
| Глубина | 15...29 мм |
| Климатическое исполнение | У2 |
| Количество кабельных выводов | 10 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На монтажную панель |
| Напряжение | Трехфазные (380 В) |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Соединительные |
| Тип поверхности | Необработанная |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Цвет изолятора | Синий |
| Ширина | 68...96 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
