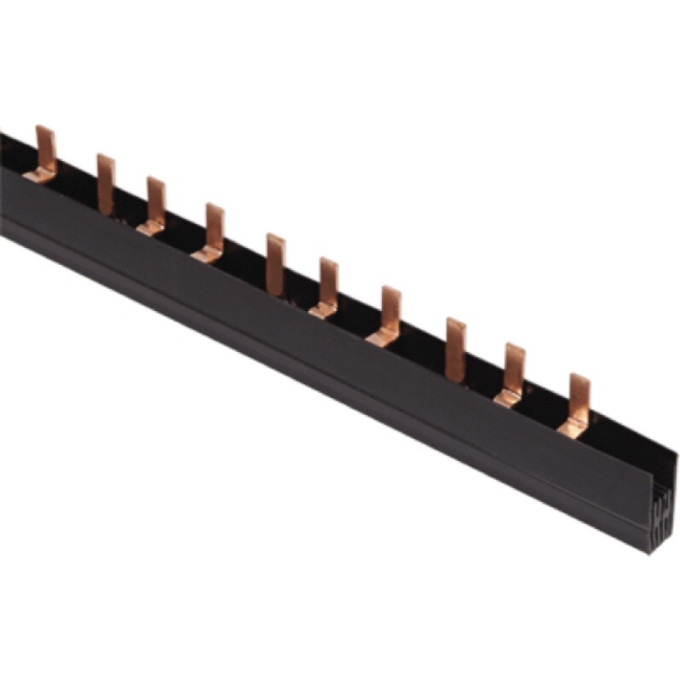

Шина IEK соединительная типа PIN (штырь) 3Р 100А шаг 27мм (1м) - YNS51-3-100
Артикул: YNS51-3-100
8 430 руб.
от 2 108 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес0,7 кг
ВидPIN
Высота46.2 мм
Длина1000 мм
Описание
Для соединения модульных аппаратов шириной полтора модуля (например, некоторых автоматов) требуется шина с увеличенным шагом. Соединительная шина IEK типа PIN с шагом 27 мм и номинальным током 100 А обеспечивает удобное и надёжное подключение таких устройств.
Технические параметры
- Количество фаз: 3
- Номинальный продолжительный ток Iu: 100 А
- Номинальное напряжение: 230/400 В
- Номинальное импульсное напряжение: 4 кВ
- Номинальное напряжение изоляции Ui: 600 В
- Номинальный кратковременно выдерживаемый ток Icw: 17 кА
- Шаг: 27 мм
- Максимальное количество подключаемых устройств: 36
- Поперечное сечение: 595 мм²
- Длина: 1000 мм
- Высота: 46,2 мм
- Материал: медь
- Тип подключения: штырь
- Температура эксплуатации: -45...+40 °C
Применение
Шина предназначена для соединения автоматических выключателей, УЗО и других модульных устройств шириной, кратной полутора модулям, в трёхфазных сетях. При подключении вводного автомата по центру допускается использование с номинальным током до 125 А. Подходит для сборки щитов в промышленных и жилых объектах.
Плюсы
- Медный проводник обеспечивает высокую проводимость
- Изоляционный корпус не поддерживает горение
- Возможность работы при токе до 125 А при центральном подключении
Характеристики
| Вес | 0,7 кг |
|---|---|
| Вид | PIN |
| Высота | 46.2 мм |
| Длина | 1000 мм |
| Количество фаз | 3 |
| Максимальное количество подключаемых устройств | 36 |
| Материал | Медные |
| Монтаж | Нестандартного монтажа |
| Напряжение | Трехфазные (380 В) |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток icw | 17 кА |
| Номин напряжение изоляции ui | 600 В |
| Номин продолжительный ток iu | 100 А |
| Общ количество полюсов | 3 |
| Поперечное сечение | 595 мм² |
| Размеры поля или шага | 27 мм |
| Температура эксплуатации | -45...+40 °C |
| Тип | Соединительные |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
