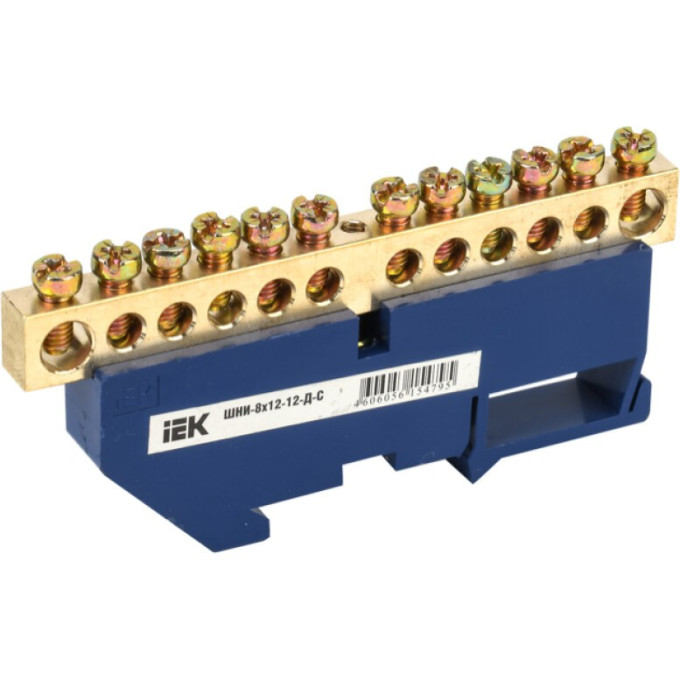

Шина N "ноль" на DIN-изоляторе IEK ШНИ-8х12-12-Д-С - YNN10-812-12D-K07
Артикул: YNN10-812-12D-K07
470 руб.
от 118 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидN (ноль)
Винты крепленияМ5
Высота45,4 мм
Глубина12 мм
Описание
Для распределительных щитов с повышенными нагрузками нужна шина, способная пропускать ток выше стандартных 100 А. Модель IEK ШНИ-8х12-12-Д-С (арт. YNN10-812-12D-K07) рассчитана на 125 А благодаря увеличенному сечению латунной шины 8х12 мм. Она предназначена для организации нулевой шины (N) и монтируется на DIN-рейку.
Основные параметры
- Ток: номинальный 125 А при напряжении 400 В.
- Сечение шины: 8х12 мм, материал — латунь.
- Количество выводов: 12.
- Максимальное сечение подключаемого проводника: 25/10 мм².
- Крепёж: винты М5.
- Размеры: 102х88,5х45,4 мм.
- Изолятор синего цвета из самозатухающего пластика.
Рекомендации по установке
Шина устанавливается в щитах на DIN-рейку. Подходит для трёхфазных сетей 380–400 В. Благодаря 12 выводам можно завести питающий кабель и подключить до 11 отходящих нулевых линий. Рабочая температура окружающей среды от -40 до +50 °C позволяет эксплуатацию в любых климатических зонах.
Плюсы
- Повышенный номинальный ток 125 А
- Шина сечением 8х12 мм из латуни
- 12 выводов для подключения проводников до 25 мм²
- Винты М5 для надёжного зажима
- Изолятор из негорючего пластика
Характеристики
| Вид | N (ноль) |
|---|---|
| Винты крепления | М5 |
| Высота | 45,4 мм |
| Глубина | 12 мм |
| Длина шины | 102 мм |
| Количество кабельных выводов | 12 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 25/10 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На DIN-рейку (дин-рейку) |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 125 А |
| Сечение шины | 8х12 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Нулевые |
| Тип поверхности | Необработанная |
| Типоисполнение | С DIN - изолятором |
| Цвет изолятора | Синий |
| Ширина | 88,5 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
