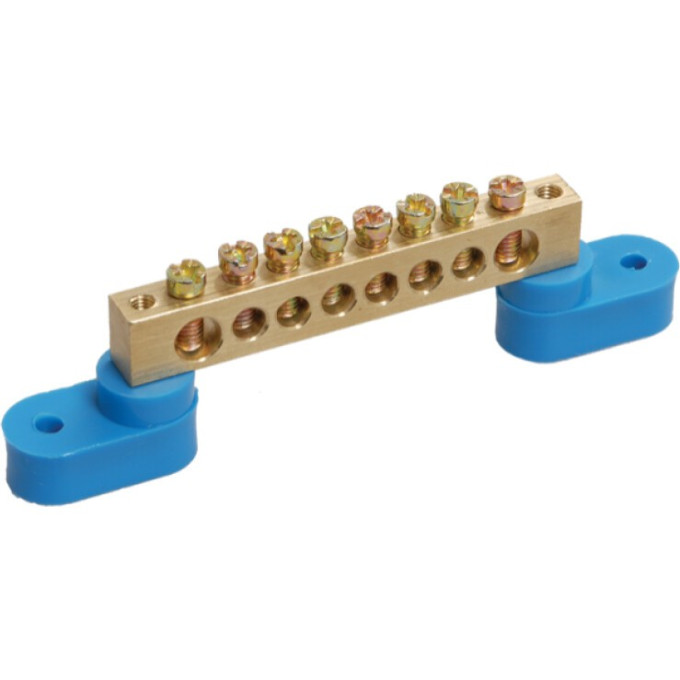

Шина N "ноль" на двух угловых изоляторах IEK ШНИ-6х9-8-У2-С - YNN10-69-8C2-K07
Артикул: YNN10-69-8C2-K07
150 руб.
от 38 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидN (ноль)
Винты крепленияМ4
Высота27,8 мм
Глубина15...29 мм
Описание
При сборке щита среднего размера часто требуется шина с количеством выводов от 6 до 12. IEK ШНИ-6х9-8-У2-С (арт. YNN10-69-8C2-K07) имеет 8 точек подключения для нулевых проводников. Она крепится к монтажной панели через два угловых изолятора, что обеспечивает устойчивость и безопасный зазор между шиной и корпусом.
Технические данные
- Номинальный ток: 100 А при 400 В.
- Шина: латунь, сечение 6х9 мм.
- Выводы: 8 шт., винты М4.
- Провод: до 16/6 мм².
- Габариты: ширина 56–84 мм, высота 27,8 мм, глубина 15–29 мм.
- Климатическое исполнение: У2.
Применение
Используется в распределительных щитах жилых и коммерческих объектов, где нулевая шина монтируется на заднюю панель. Два изолятора распределяют нагрузку на корпус и предотвращают деформацию шины при затяжке винтов. Подходит для трёхфазных сетей 380–400 В.
Плюсы
- 8 выводов для подключения нулевых линий
- Два угловых изолятора из негорючего пластика
- Монтаж на монтажную панель без DIN-рейки
- Латунная шина 6х9 мм на 100 А
- Рабочий диапазон температур от -40 до +50 °C
Характеристики
| Вид | N (ноль) |
|---|---|
| Винты крепления | М4 |
| Высота | 27,8 мм |
| Глубина | 15...29 мм |
| Климатическое исполнение | У2 |
| Количество кабельных выводов | 8 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На монтажную панель |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Нулевые |
| Тип поверхности | Необработанная |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Цвет изолятора | Синий |
| Ширина | 56...84 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
