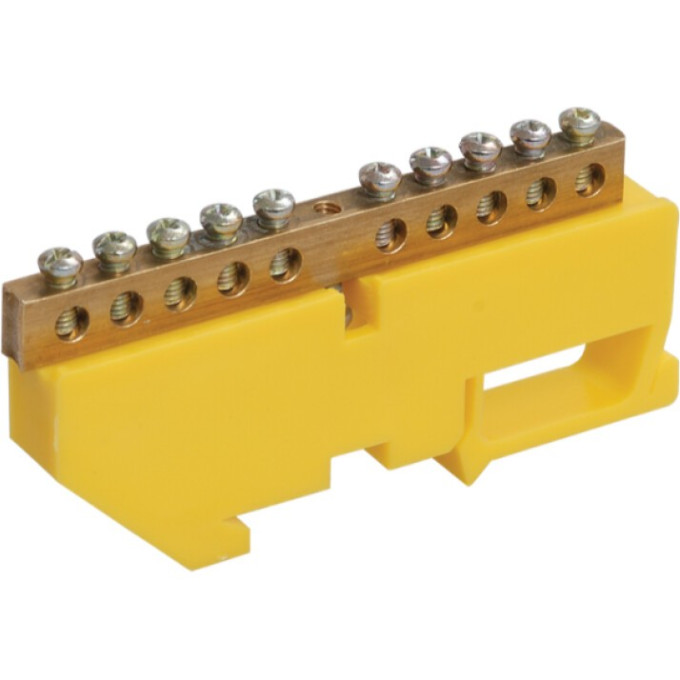

Шина PE "земля" на DIN-изоляторе IEK ШНИ-6х9-10-Д-Ж - YNN10-69-10D-K05
Артикул: YNN10-69-10D-K05
200 руб.
от 50 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидPE (земля)
Винты крепленияМ4
Высота42 мм
Глубина12 мм
Описание
При монтаже щитового оборудования важно правильно организовать подключение защитных проводников. IEK ШНИ-6х9-10-Д-Ж на DIN-изоляторе жёлтого цвета предназначена для соединения PE-проводников и обеспечивает 10 точек подключения для проводов сечением до 16/6 мм².
Основные характеристики
- Номинальный ток: 100 А
- Номинальное напряжение: 400 В
- Сечение шины: 6х9 мм
- Максимальное сечение подключаемого проводника: 16/6 мм²
- Количество кабельных выводов: 10
- Винты крепления: М4
- Материал: латунь, изолятор — негорючий пластик
- Цвет изолятора: жёлтый
- Длина шины: 77 мм
Где используется
Шина устанавливается на DIN-рейку внутри распределительных щитов. Применяется в трёхфазных сетях 380–400 В для подключения защитных проводников заземления (PE). Компактные размеры (88,5×42×12 мм) позволяют разместить её даже в небольших щитах.
Плюсы
- 10 выводов для PE-проводников
- Жёлтый изолятор для быстрой идентификации
- Компактные размеры
Характеристики
| Вид | PE (земля) |
|---|---|
| Винты крепления | М4 |
| Высота | 42 мм |
| Глубина | 12 мм |
| Длина шины | 77 мм |
| Количество кабельных выводов | 10 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На DIN-рейку (дин-рейку) |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Распределительные |
| Тип поверхности | Необработанная |
| Типоисполнение | С DIN - изолятором |
| Цвет изолятора | Желтый |
| Ширина | 88,5 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
