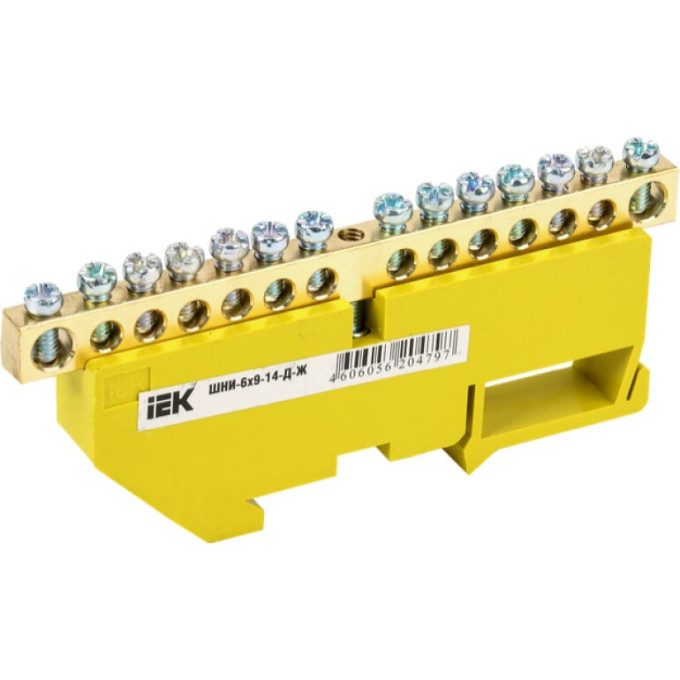

Шина PE "земля" на DIN-изоляторе IEK ШНИ-6х9-14-Д-Ж - YNN10-69-14D-K05
Артикул: YNN10-69-14D-K05
180 руб.
от 45 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винты крепленияМ4
Высота42 мм
Глубина12 мм
Длина шины103 мм
Описание
Когда в щите требуется подключить много защитных проводников, а место ограничено, шина с 14 выводами на DIN-изоляторе — удобное решение. IEK ШНИ-6х9-14-Д-Ж жёлтого цвета крепится на стандартную DIN-рейку и позволяет завести до 14 проводников сечением до 16/6 мм².
Технические параметры
- Номинальный ток: 100 А
- Номинальное напряжение: 400 В
- Сечение шины: 6х9 мм
- Максимальное сечение подключаемого проводника: 16/6 мм²
- Количество кабельных выводов: 14
- Винты крепления: М4
- Материал: латунь, изолятор — негорючий пластик
- Цвет изолятора: жёлтый
- Длина шины: 103 мм
Условия применения
Шина работает при температурах от –40 до +50 °C. Монтируется на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов. Предназначена для подключения защитных проводников заземления (PE) в трёхфазных сетях 380–400 В. Благодаря 14 выводам подходит для щитов с большим количеством отходящих линий.
Плюсы
- 14 выводов для PE-проводников
- Жёлтый изолятор для быстрой идентификации
- Негорючий пластик изолятора
Характеристики
| Винты крепления | М4 |
|---|---|
| Высота | 42 мм |
| Глубина | 12 мм |
| Длина шины | 103 мм |
| Количество кабельных выводов | 14 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Латунь |
| Модель или исполнение | Прочее |
| Назначение шины | PE-земля |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип монтажа | На DIN рейку |
| Тип поверхности | Необработанная |
| Типоисполнение | С DIN - изолятором |
| Цвет изолятора | Желтый |
| Ширина | 88,5 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
