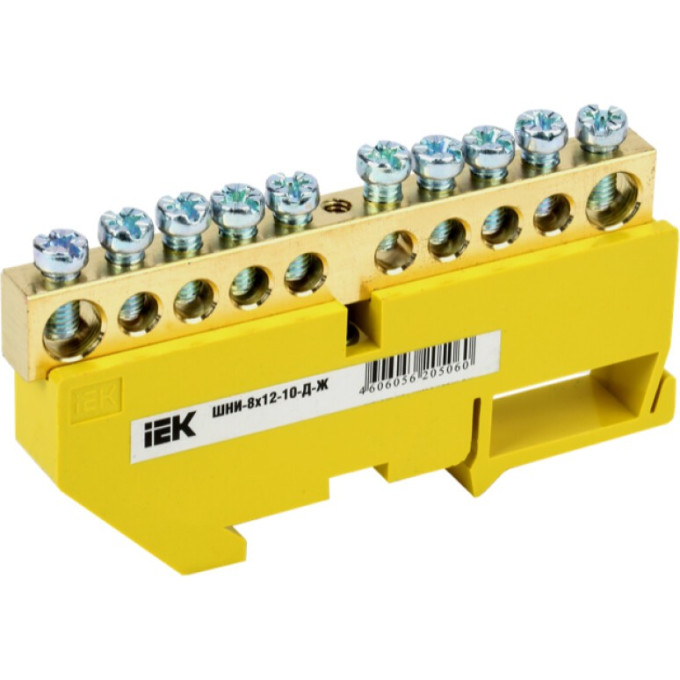

Шина PE "земля" на DIN-изоляторе IEK ШНИ-8х12-10-Д-Ж - YNN10-812-10D-K05

Для организации надёжного узла заземления в распределительном щите применяют шину PE на изоляторе. Она объединяет защитные проводники и фиксирует их механически, исключая случайный контакт с корпусом или другими цепями. Модель IEK ШНИ-8х12-10-Д-Ж рассчитана на сборки, где требуется до десяти отдельных подключений и высокая пропускная способность по току.

Основные параметры

• Материал токоведущей части — латунь, сечение шины 8х12 мм
• Номинальный ток — 125 А, напряжение — 400 В
• Количество кабельных выводов — 10, винты крепления М5
• Максимальное сечение подключаемого проводника — 25/10 мм²
• Изолятор из негорючего пластика, цвет — жёлтый
• Габариты: ширина 88,5 мм, высота 45,4 мм, глубина 12 мм
• Температура эксплуатации от –40 до +50 °C
• Срок службы — 15 лет, гарантийный срок — 2 года

Где используется

Шина монтируется на DIN-рейку в этажных, вводно-распределительных и групповых щитах. Подходит для трёхфазных сетей 380–400 В. Применяется электромонтажниками при сборке щитового оборудования, а также при реконструкции старых линий, где требуется выделенная PE-шина. Жёлтый цвет изолятора упрощает визуальную идентификацию заземляющей цепи.
