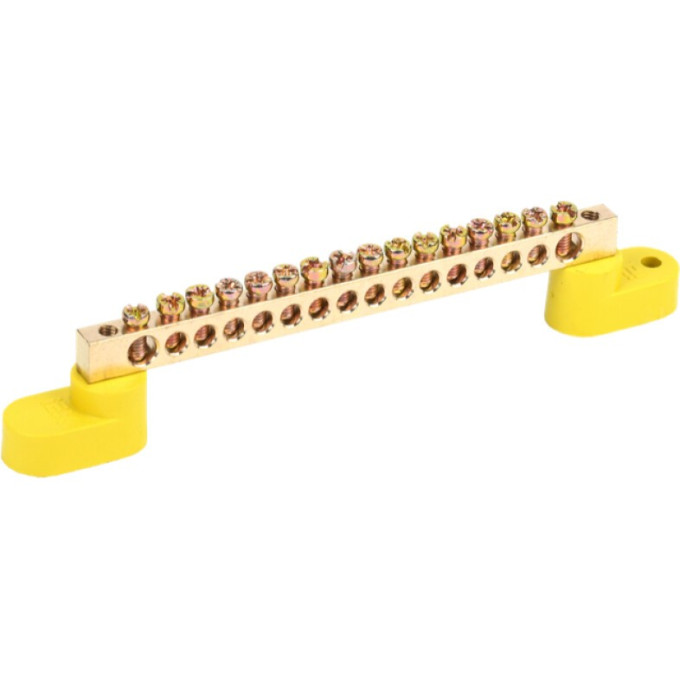

Шина PE "земля" на двух угловых изоляторах IEK ШНИ-6х9-16-У2-Ж - YNN10-69-16C2-K05
Артикул: YNN10-69-16C2-K05
280 руб.
от 70 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидPE (земля)
Винты крепленияМ4
Высота27,8 мм
Глубина15...29 мм
Описание
При монтаже крупных распределительных щитов часто требуется шина заземления на большое количество отходящих линий. IEK ШНИ-6х9-16-У2-Ж (арт. YNN10-69-16C2-K05) имеет 16 выводов для подключения PE-проводников. Она крепится к монтажной панели через два угловых изолятора жёлтого цвета.
Технические данные
- Ток: 100 А, напряжение 400 В.
- Шина: латунь, сечение 6х9 мм.
- Выводов: 16, винты М4.
- Провод: до 16/6 мм².
- Габариты: ширина 104–132 мм, высота 27,8 мм, глубина 15–29 мм.
- Климатическое исполнение: У2.
Рекомендации по монтажу
Шина подходит для установки на заднюю панель щита. Два изолятора обеспечивают жёсткую фиксацию и исключают провисание шины при подключении большого числа проводов. Используется в трёхфазных сетях 380–400 В в жилых и промышленных объектах.
Плюсы
- 16 выводов для подключения заземляющих линий
- Два угловых изолятора жёлтого цвета
- Монтаж на монтажную панель
- Латунная шина 6х9 мм на 100 А
- Подходит для трёхфазных сетей до 400 В
Характеристики
| Вид | PE (земля) |
|---|---|
| Винты крепления | М4 |
| Высота | 27,8 мм |
| Глубина | 15...29 мм |
| Климатическое исполнение | У2 |
| Количество кабельных выводов | 16 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На монтажную панель |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Распределительные |
| Тип поверхности | Необработанная |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Цвет изолятора | Желтый |
| Ширина | 104...132 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
