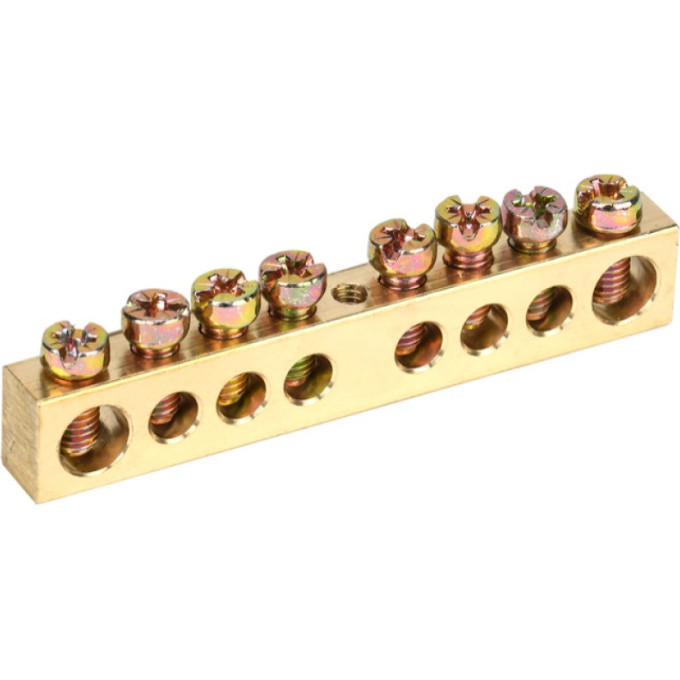

Шина PEN "земля-ноль" IEK 8х12мм 8/1 (8групп/крепеж по центру) - YNN20-08-100
Артикул: YNN20-08-100
300 руб.
от 75 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ВидPEN (земля-ноль)
Винты крепленияМ5
Длина шины72 мм
Количество кабельных выводов8
Описание
При монтаже распределительных щитов часто возникает необходимость организовать точку подключения одновременно для нулевых рабочих (N) и нулевых защитных (PE) проводников. Шина PEN IEK YNN20-08-100 решает эту задачу: её конструкция рассчитана на подсоединение обоих типов линий в одном узле.
Особенности конструкции
- Материал — латунь, поверхность необработанная.
- Сечение шины: 8х12 мм.
- Количество кабельных выводов: 8.
- Винты крепления: М5.
- Типоисполнение: без изолятора, крепление по центру.
- Длина: 72 мм.
- Номинальный ток: 125 А.
- Номинальное напряжение: 400 В.
- Диапазон рабочих температур: от –40 до +50 °C.
- Максимальное поперечное сечение подключаемого проводника: от 2,5 до 16 мм².
Где и как применяется
Шина устанавливается в щитовом оборудовании на DIN-рейку через изолятор (приобретается отдельно) либо непосредственно на панель щита. Для медных многожильных проводов рекомендуется оконцевание наконечниками-гильзами. Подходит для трёхфазных сетей 380–400 В. Срок службы изделия — 15 лет, гарантийный срок — 2 года.
Плюсы
- Латунный проводник без дополнительной обработки
- 8 выводов для подключения проводников сечением до 16 мм²
- Крепление по центру для компактного монтажа
Характеристики
| Вид | PEN (земля-ноль) |
|---|---|
| Винты крепления | М5 |
| Длина шины | 72 мм |
| Количество кабельных выводов | 8 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 2,5...16 мм² |
| Материал | Из латуни |
| Минимальное сечение | 40 мм² |
| Модель или исполнение | Прочее |
| Монтаж | На изолятор |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 125 А |
| Сечение шины | 8х12 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Уравнивания потенциалов |
| Тип поверхности | Необработанная |
| Типоисполнение | Без изолятора, крепление по центру |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
