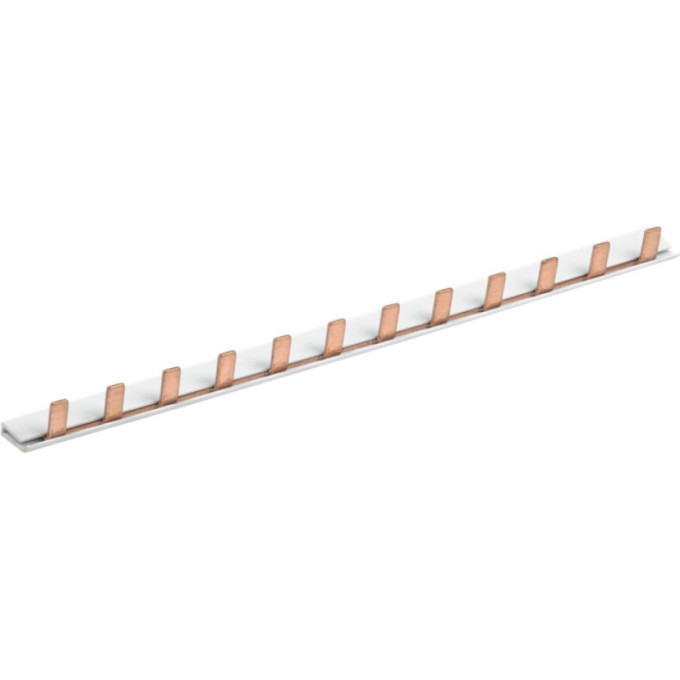

Шина соединительная типа PIN (штырь) IEK 1Р 63А (1м) - YNS21-1-063
Артикул: YNS21-1-063
900 руб.
от 225 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес0,15 кг
ВидPIN
Длина1000 мм
Количество фаз1
Описание
Для монтажа распределительных щитов требуется упорядочить подключение нескольких модульных аппаратов к одной фазе. Соединительная шина IEK типа PIN решает эту задачу: она объединяет вводные клеммы группы устройств, заменяя множество отдельных проводов и снижая риск ошибок при сборке.
Технические параметры
- Количество фаз: 1
- Номинальный продолжительный ток Iu: 63 А
- Номинальное напряжение: 230/400 В
- Номинальное импульсное напряжение: 4 кВ
- Номинальное напряжение изоляции Ui: 600 В
- Номинальный кратковременно выдерживаемый ток Icw: 12 кА
- Шаг: 18 мм
- Максимальное количество подключаемых устройств: 53
- Поперечное сечение: 78 мм²
- Длина: 1000 мм
- Ширина: 15,5 мм
- Материал: медь
- Тип подключения: штырь
- Температура эксплуатации: -45...+40 °C
Применение
Шина подходит для соединения автоматических выключателей, дифференциальных автоматов, УЗО и выключателей нагрузки в однофазных распределительных щитах. Шаг 18 мм рассчитан на модульную аппаратуру шириной, кратной одному модулю. Изделие удобно при сборке щитов в жилых и коммерческих объектах, где требуется аккуратная и надёжная коммутация.
Плюсы
- Медный проводник обеспечивает хорошую проводимость
- Изолирующий корпус не поддерживает горение
- Компактные размеры для монтажа в щите
Характеристики
| Вес | 0,15 кг |
|---|---|
| Вид | PIN |
| Длина | 1000 мм |
| Количество фаз | 1 |
| Максимальное количество подключаемых устройств | 53 |
| Материал | Медные |
| Монтаж | Нестандартного монтажа |
| Напряжение | Трехфазные (380-400 В) |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток icw | 12 кА |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 600 В |
| Номин продолжительный ток iu | 63 А |
| Общ количество полюсов | 1 |
| Поперечное сечение | 78 мм² |
| Размеры поля или шага | 18 мм |
| Температура эксплуатации | -45...+40 °C |
| Тип | Соединительные |
| Тип подключения | Штырь |
| Ширина | 15.5 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
