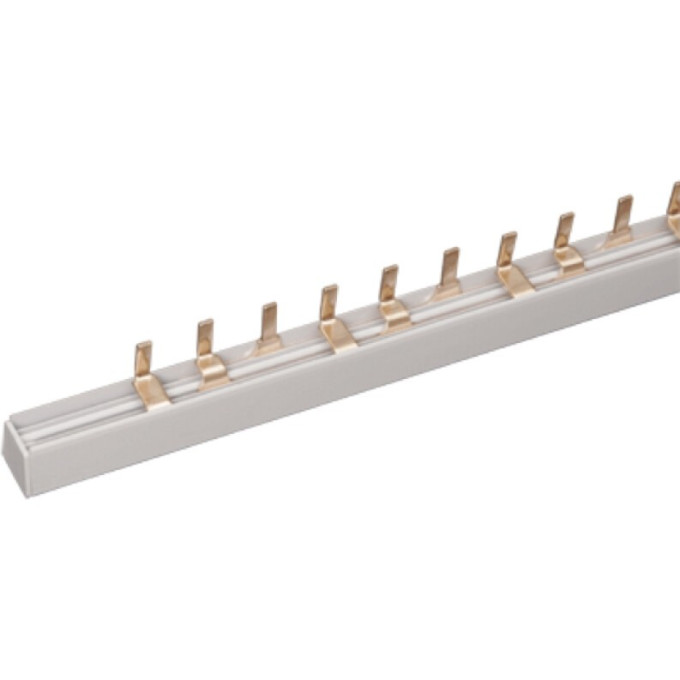

Шина соединительная типа PIN (штырь) IEK 3Р 100А (1м) - YNS21-3-100
Артикул: YNS21-3-100
6 230 руб.
от 1 558 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес0,7 кг
ВидPIN
Высота37.5 мм
Длина1000 мм
Описание
В трёхфазных распределительных щитах с высокой нагрузкой требуется надёжное соединение нескольких аппаратов. Соединительная шина IEK типа PIN на 100 А позволяет объединить вводы группы устройств, обеспечивая аккуратный монтаж и снижая вероятность ошибок.
Технические параметры
- Количество фаз: 3
- Номинальный продолжительный ток Iu: 100 А
- Номинальное напряжение: 230/400 В
- Номинальное импульсное напряжение: 4 кВ
- Номинальное напряжение изоляции Ui: 600 В
- Номинальный кратковременно выдерживаемый ток Icw: 15 кА
- Шаг: 18 мм
- Максимальное количество подключаемых устройств: 54
- Поперечное сечение: 344 мм²
- Длина: 1000 мм
- Высота: 37,5 мм, ширина: 17,4 мм
- Материал: медь
- Тип подключения: штырь
- Температура эксплуатации: -45...+40 °C
Применение
Шина подходит для соединения автоматических выключателей, УЗО и других модульных устройств в трёхфазных сетях с током до 100 А. При подключении вводного автомата по центру допускается использование с номинальным током до 125 А. Применяется при сборке щитов в промышленных и коммерческих объектах.
Плюсы
- Медный проводник обеспечивает высокую проводимость
- Изоляционный корпус не поддерживает горение
- Возможность работы при токе до 125 А при центральном подключении
Характеристики
| Вес | 0,7 кг |
|---|---|
| Вид | PIN |
| Высота | 37.5 мм |
| Длина | 1000 мм |
| Количество фаз | 3 |
| Максимальное количество подключаемых устройств | 54 |
| Материал | Медные |
| Монтаж | Нестандартного монтажа |
| Напряжение | Трехфазные (380-400 В) |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток icw | 15 кА |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 600 В |
| Номин продолжительный ток iu | 100 А |
| Общ количество полюсов | 3 |
| Поперечное сечение | 344 мм² |
| Размеры поля или шага | 18 мм |
| Температура эксплуатации | -45...+40 °C |
| Тип | Соединительные |
| Ширина | 17.4 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | не менее 15 |
