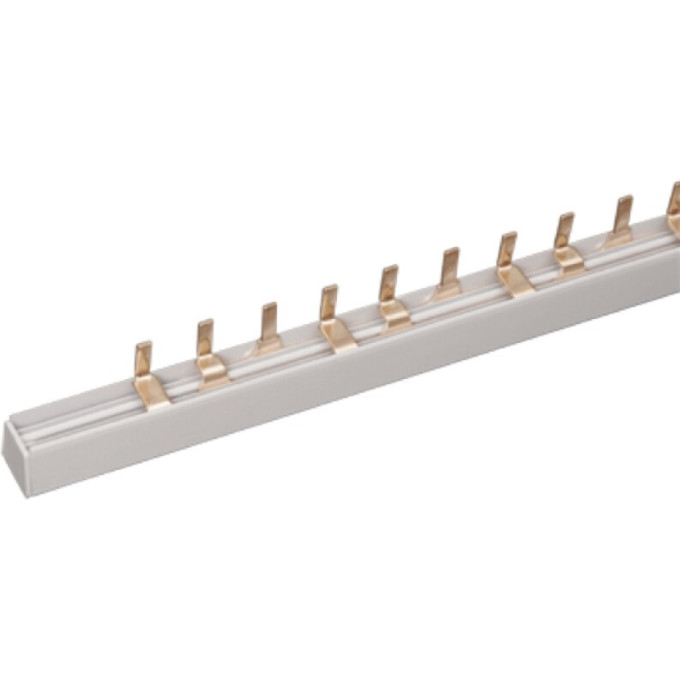

Шина соединительная типа PIN (штырь) IEK 3Р 63А (1м) - YNS21-3-063
Артикул: YNS21-3-063
2 690 руб.
от 673 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес0,6 кг
ВидPIN
Длина1000 мм
Количество фаз3
Описание
При сборке трёхфазного щита необходимо соединить вводы нескольких аппаратов по трём фазам. Соединительная шина IEK типа PIN с номинальным током 63 А обеспечивает компактное и надёжное решение, заменяя множество проводов и снижая трудоёмкость монтажа.
Технические параметры
- Количество фаз: 3
- Номинальный продолжительный ток Iu: 63 А
- Номинальное напряжение: 230/400 В
- Номинальное импульсное напряжение: 4 кВ
- Номинальное напряжение изоляции Ui: 600 В
- Номинальный кратковременно выдерживаемый ток Icw: 12 кА
- Шаг: 18 мм
- Максимальное количество подключаемых устройств: 54
- Поперечное сечение: 182 мм²
- Длина: 1000 мм
- Ширина: 14 мм
- Материал: медь
- Тип подключения: штырь
- Температура эксплуатации: -45...+40 °C
Применение
Шина предназначена для соединения автоматических выключателей, УЗО и других модульных устройств в трёхфазных распределительных щитах. Шаг 18 мм совместим с аппаратурой шириной один модуль. Подходит для использования в промышленных и жилых объектах, где требуется упорядоченная коммутация.
Плюсы
- Медный проводник обеспечивает хорошую проводимость
- Изолирующий корпус не поддерживает горение
- Компактные размеры для монтажа в щите
Характеристики
| Вес | 0,6 кг |
|---|---|
| Вид | PIN |
| Длина | 1000 мм |
| Количество фаз | 3 |
| Максимальное количество подключаемых устройств | 54 |
| Материал | Медные |
| Монтаж | Нестандартного монтажа |
| Напряжение | Трехфазные (380-400 В) |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток icw | 12 кА |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 600 В |
| Номин продолжительный ток iu | 63 А |
| Общ количество полюсов | 3 |
| Поперечное сечение | 182 мм² |
| Размеры поля или шага | 18 мм |
| Температура эксплуатации | -45...+40 °C |
| Тип | Соединительные |
| Ширина | 14.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
