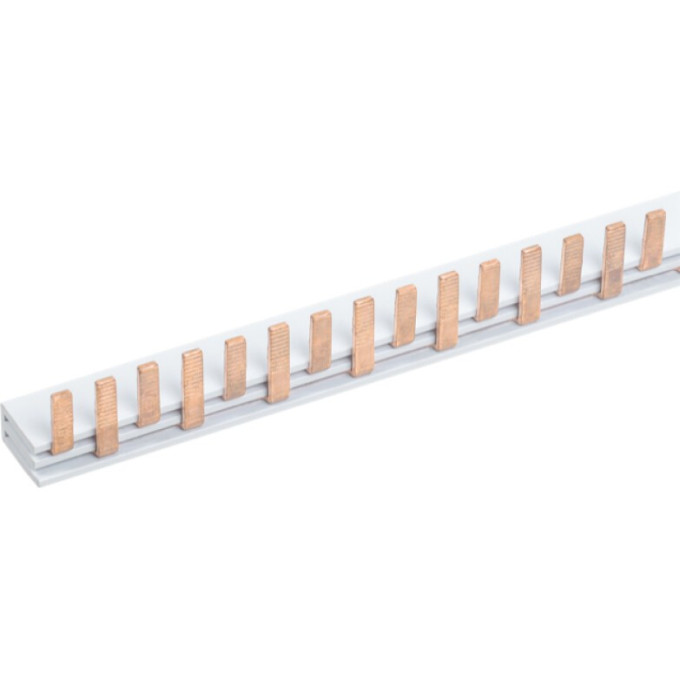

Шина соединительная типа PIN (штырь) IEK 63A 108 модулей для дифференциальных автоматов АВДТ32М (1м) - YNS21-2-063-108
Артикул: YNS21-2-063-108
4 350 руб.
от 1 088 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидPIN
Высота21.0 мм
Длина1000 мм
Количество фаз2
Описание
При монтаже щитов с дифференциальными автоматами АВДТ32М стандартные шины могут не подойти из-за смещённых вводных клемм. Специализированная соединительная шина IEK типа PIN учитывает эту особенность: шаг 9 мм соответствует расположению клемм, обеспечивая быстрое и надёжное соединение.
Технические параметры
- Количество фаз: 2
- Номинальный продолжительный ток Iu: 63 А
- Номинальное напряжение: 230/400 В
- Номинальное импульсное напряжение: 4 кВ
- Номинальное напряжение изоляции Ui: 600 В
- Номинальный кратковременно выдерживаемый ток Icw: ≥12 кА
- Шаг: 9 мм
- Максимальное количество подключаемых устройств: 54
- Поперечное сечение: 182 мм²
- Длина: 1000 мм
- Высота: 21 мм, ширина: 17,5 мм
- Материал: медь электротехническая марки М1
- Тип подключения: штырь
- Температура эксплуатации: -45…+40 °C
Применение
Шина предназначена для соединения дифференциальных автоматов АВДТ32М в двухфазных сетях. Благодаря шагу 9 мм она точно соответствует расположению клемм этих аппаратов. При подключении вводного автомата по центру допускается использование с номинальным током до 100 А. Подходит для сборки щитов в жилых и коммерческих объектах.
Плюсы
- Медь электротехническая марки М1 (Cu 99,9%)
- Специальный шаг 9 мм для АВДТ32М
- Изоляционный корпус не поддерживает горение
Характеристики
| Вид | PIN |
|---|---|
| Высота | 21.0 мм |
| Длина | 1000 мм |
| Количество фаз | 2 |
| Максимальное количество подключаемых устройств | 54 |
| Материал | Медные |
| Монтаж | Нестандартного монтажа |
| Напряжение | Трехфазные (380-400 В) |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток icw | ≥ 12 кА |
| Номин напряжение | 230/400 В |
| Номин напряжение изоляции ui | 600 В |
| Номин продолжительный ток iu | 63 А |
| Номинальный ток | 63 А |
| Общ количество полюсов | 2 |
| Поперечное сечение | 182 мм² |
| Размеры поля или шага | 9 мм |
| Степень загрязнения | 2 |
| Температура эксплуатации | -45…+40 °C |
| Тип | Соединительные |
| Ширина | 17.5 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
| Особенности | Гребенчатые (гребенки) |
