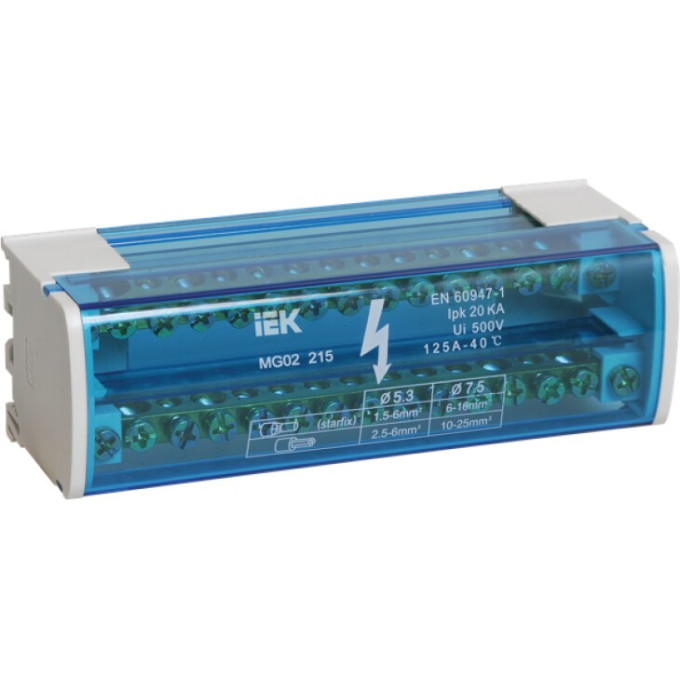

Шины на DIN-рейку в корпусе (кросс-модуль) IEK ШНК 2х15 L+PEN - YND10-2-15-125

При монтаже распределительных щитов часто требуется компактно и безопасно соединить фазные, нулевые и защитные проводники. Кросс-модуль IEK ШНК 2х15 L+PEN решает эту задачу, объединяя две изолированные шины в одном корпусе с прозрачной крышкой. Конструкция упрощает расключение проводов и снижает риск случайного прикосновения к токоведущим частям.

Конструкция и материалы

• Материал шин: латунь, необработанная поверхность
• Количество шин: 2, назначение: L+PEN
• Изолирующая задняя панель и защитная крышка: самозатухающий пластик
• Количество кабельных выводов: 15
• Максимальное сечение проводника: 10/25 мм²
• Винты крепления: М5
• Степень защиты: IP20

Электрические параметры

• Номинальный ток In: 125 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции Ui: 500 В
• Номинальный ударный ток Ipk: 20 кА

Установка и условия эксплуатации

• Монтаж: на DIN-рейку 35 мм или на панель щита двумя винтами
• Габариты (Ш×В×Г): 132×45×51 мм
• Длина шины: 132 мм
• Цвет изолятора: серый
• Рабочая температура: от -25 до +40 °C

Кросс-модуль подходит для трехфазных сетей 380-400 В. Применяется при сборке вводно-распределительных устройств, этажных и квартирных щитков, где требуется организовать аккуратное подключение группы линий с защитой от прикосновения.
