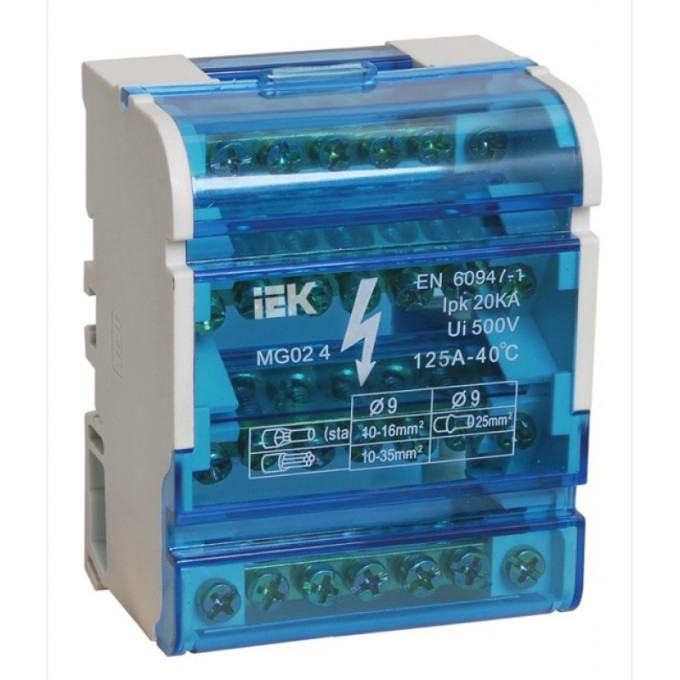

Шины на DIN-рейку в корпусе (кросс-модуль) IEK ШНК 4х7 3L+PEN - YND10-4-07-100
Артикул: YND10-4-07-100
1 440 руб.
от 360 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидL (фаза)
Винты крепленияМ5
Высота87 мм
Глубина50 мм
Описание
При сборке щитов для трёхфазных сетей часто требуется компактно объединить три фазы и PEN-проводник. Кросс-модуль IEK ШНК 4х7 3L+PEN решает эту задачу, помещая четыре изолированные латунные шины в общий корпус с прозрачной крышкой. Это упрощает расключение и защищает от случайного прикосновения.
Конструкция и материалы
- Материал шин: латунь, необработанная поверхность
- Количество шин: 4, назначение: 3L+PEN
- Изолирующая задняя панель и защитная крышка: самозатухающий пластик
- Количество кабельных выводов: 7
- Максимальное сечение проводника: 10/25 мм²
- Винты крепления: М5
- Степень защиты: IP20
Электрические параметры
- Номинальный ток In: 100 А
- Номинальное напряжение: 400 В
- Номинальное напряжение изоляции Ui: 500 В
- Номинальный ударный ток Ipk: 20 кА
Установка и габариты
- Монтаж: на DIN-рейку 35 мм или на панель щита двумя винтами
- Габариты (Ш×В×Г): 65×87×50 мм
- Длина шины: 65 мм
- Цвет изолятора: серый
- Рабочая температура: от -25 до +40 °C
Кросс-модуль применяется в вводно-распределительных устройствах, щитах учёта и автоматики, где нужно подключить до семи линий на каждую из четырёх шин. Компактный корпус экономит место на DIN-рейке.
Плюсы
- Четыре изолированные шины в одном корпусе
- Прозрачная крышка для визуального контроля
- Возможность монтажа на DIN-рейку или панель
- Латунные шины рассчитаны на 100 А
Характеристики
| Вид | L (фаза) |
|---|---|
| Винты крепления | М5 |
| Высота | 87 мм |
| Глубина | 50 мм |
| Длина шины | 65 мм |
| Количество кабельных выводов | 7 |
| Количество шин | 4 |
| Макс поперечное сечение проводника | 10/25 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На DIN-рейку (дин-рейку) |
| Назначение шины | L+PEN |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин напряжение изоляции ui | 500 В |
| Номин ток in | 100 А |
| Номин ударный ток ipk | 20 кА |
| Сечение шины | Прочее |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25...+40 °C |
| Тип | Кросс-модули |
| Тип поверхности | Необработанная |
| Ширина | 65 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Особенности | В корпусе |
