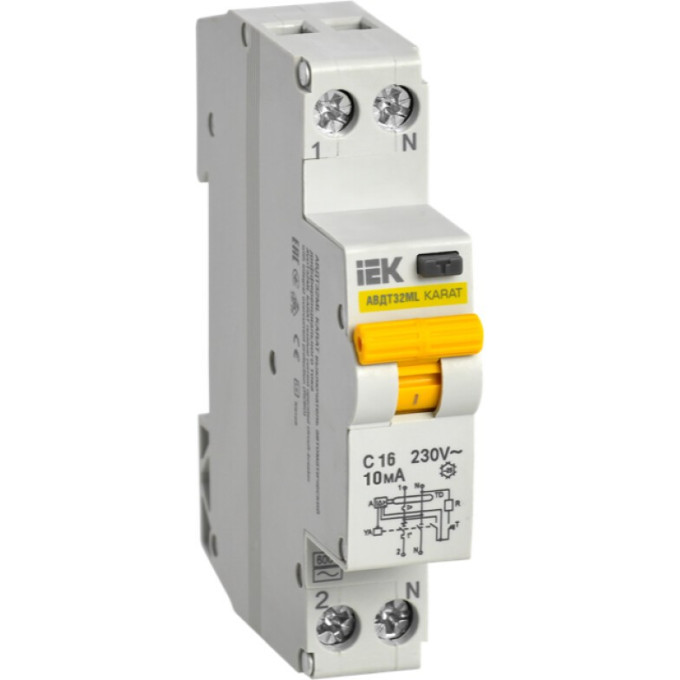

Выключатель автоматический дифференциального тока IEK АВДТ32МL C16 10мА KARAT - MVD12-1-016-C-010

В ситуациях, когда нужно одновременно защитить цепь от короткого замыкания, перегрузки и токов утечки, используют дифавтомат. Модель IEK KARAT АВДТ32МL совмещает функции автоматического выключателя и УЗО в одном модуле шириной всего 18 мм. Это решение для компактных щитков, где каждый миллиметр на счету.

Конструкция и параметры

• Количество полюсов: 2, защищённый полюс: 1
• Номинальный ток: 16 А, характеристика срабатывания: C
• Номинальное напряжение: 230 В, частота: 50 Гц
• Отключающая способность: 6 кА (по EN 60898 и IEC 61009-1)
• Тип тока утечки: AC (переменный)
• Номинальный отключающий дифференциальный ток: 10 мА
• Тип расцепителя: тепловой и электромагнитный
• Монтаж на DIN-рейку, ширина 1 модуль (18 мм)
• Максимальное сечение подключаемого провода: 6 мм²
• Момент затяжки винтовых зажимов: 1 Н·м
• Механическая износостойкость: ≥15000 циклов, электрическая: ≥6000 циклов
• Температура эксплуатации: −40…+50 °C

Где применяется

Устройство востребовано в квартирных щитках, где требуется защита розеточных линий с повышенными требованиями к безопасности — например, для ванной комнаты, кухни или детской. Уставка 10 мА обеспечивает максимальную защиту человека. Благодаря одномодульному корпусу дифавтомат занимает вдвое меньше места, чем связка автомат + УЗО.
