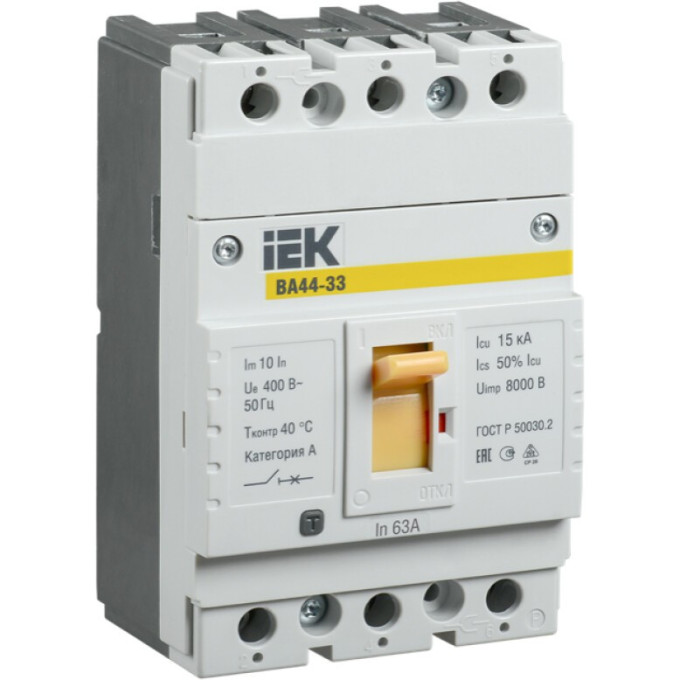

Выключатель автоматический IEK ВА44-33 3Р 63А 15кА - SVA4410-3-0063

Когда нужно защитить трёхфазную линию от токов короткого замыкания и перегрузки, а также обеспечить возможность ручного отключения участка сети, устанавливают автоматический выключатель серии ВА44. Модель рассчитана на номинальный ток 63 А и способна отключать цепь при токе до 15 кА, что подходит для большинства распределительных щитов и вводных устройств.

Основные параметры

• Количество полюсов: 3
• Номинальный ток (In): 63 А
• Номинальное рабочее напряжение: 400 В
• Номинальная отключающая способность (Icu) при 400 В 50 Гц: 15 кА
• Рабочая отключающая способность (Ics): 9 кА
• Тип расцепителя: тепловой, электромагнитный
• Диапазон уставки тока расцепления: 10 In
• Номинальное импульсное выдерживаемое напряжение: 8 кВ
• Частота сети: 50 Гц
• Климатическое исполнение: УХЛ3
• Температура эксплуатации: -30…50 °C
• Степень защиты: IP30
• Механическая износостойкость: 5000 циклов
• Габариты (Ш×В×Г): 76,2 × 120,0 × 59,0 мм
• Вес: 0,745 кг

Где применяется

Выключатель монтируется в щитах распределительных устройств, вводно-распределительных пунктах, на линиях с номинальным током до 63 А. Подходит для защиты электродвигателей, кабельных линий, освещения и другого оборудования в промышленных и бытовых сетях. Установка накладная, подключение силовых цепей — винтовое, спереди. Допускается комплектация дополнительными устройствами: независимым расцепителем, расцепителем минимального напряжения, аварийным и дополнительным контактами.
