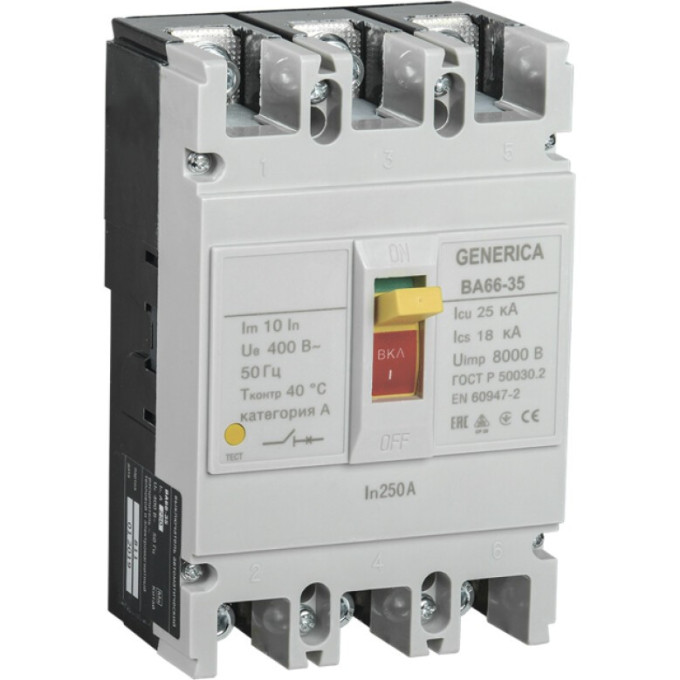

Выключатель автоматический IEK ВА66-35 3Р 250А 25кА GENERICA - SAV30-3-0250-G
Артикул: SAV30-3-0250-G
3 830 руб.
от 958 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота165.0 мм
Высота над уровнем моря2000 м
Глубина70.0 мм
Диапазон уставки тока расцепления10 In А
Описание
Автоматический выключатель IEK ВА66-35 GENERICA предназначен для защиты электрических цепей от токов короткого замыкания и перегрузок, а также для оперативного включения и отключения участков сети. Модель рассчитана на номинальный ток 250 А и напряжение до 400 В, что позволяет использовать её в распределительных устройствах и щитах управления.
Основные параметры
- Количество полюсов: 3
- Номинальный ток: 250 А
- Номинальное рабочее напряжение: 400 В
- Номинальное напряжение изоляции: 690 В
- Номинальная отключающая способность Icu: 25 кА
- Рабочая отключающая способность Ics: 12 кА
- Тип расцепителя: тепловой, электромагнитный
- Механическая износостойкость: ≥ 7000 циклов
- Электрическая износостойкость: ≥ 1000 циклов
- Климатическое исполнение: УХ3
- Температура эксплуатации: -30...50 °C
- Габариты: 127×165×70 мм
Применение
Выключатель подходит для установки в вводно-распределительных устройствах (ВРУ) и низковольтных комплектных устройствах (НКУ). Благодаря высокой отключающей способности и компактным размерам экономит место в силовом щите. В комплекте — межфазные перегородки, винты и гайки для присоединения проводников.
Плюсы
- Высокая отключающая способность (25 кА)
- Компактные размеры
- Полная комплектация для монтажа
Характеристики
| Высота | 165.0 мм |
|---|---|
| Высота над уровнем моря | 2000 м |
| Глубина | 70.0 мм |
| Диапазон уставки тока расцепления | 10 In А |
| Исполнение | Стационарное |
| Климатическое исполнение | УХ3 |
| Количество полюсов | 3 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Мех износостойкость | ≥ 7000 циклов |
| Монтаж | Накладные (открытой установки) |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 690 В |
| Номин откл способность icu при 400 в 50 гц | 25 кА |
| Номин продолжительный ток iu | 250 А |
| Номин раб наибольшая откл способность ics | 12 кА |
| Номин раб напряжение | 400 В |
| Номин ток | 250 А |
| Относительная влажность воздуха | 50% при +4090% при +20 |
| Подсветка | Без подсветки |
| Режим работы | Продолжительный |
| Степень защиты зажимов ip | IP00 |
| Температура эксплуатации | -30...50 °C |
| Тип | Мини-рубильники |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип элемента управления | Тумблер |
| Уставка теплового расцепителя | 250 А |
| Уставка электромагнитного расцепителя im | 2500 А |
| Частота сети | 50 Гц |
| Ширина | 127.0 мм |
| Электр износостойкость | ≥ 1000 циклов |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Влагозащита | IP30 |
| Серия | Generica |
