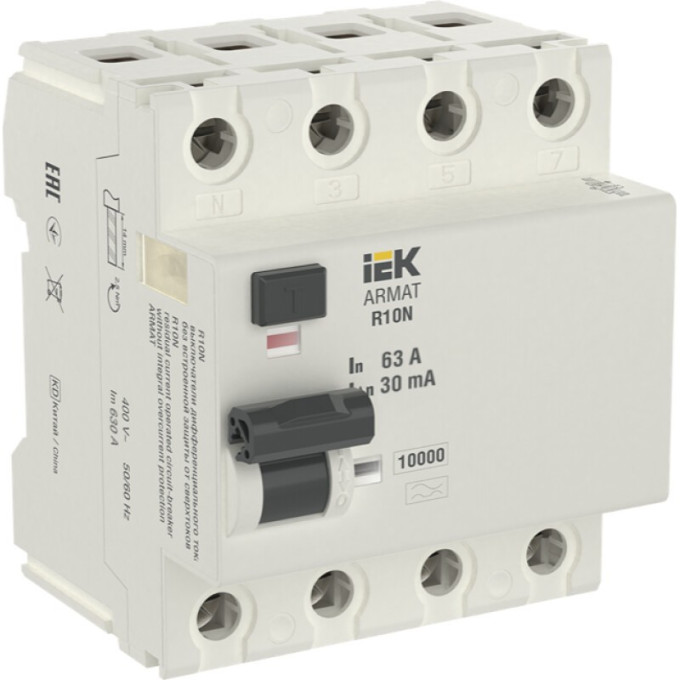

Выключатель дифференциального тока IEK ARMAT R10N 4P 63А 30мА тип A AR-R10N-4-063A030
Артикул: AR-R10N-4-063A030
8 750 руб.
от 2 188 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес0.3 кг
Импульсная прочность- кА
Количество полюсов4
Конструктивный размер-в соотв с din 438804
Описание
Для трёхфазных вводов и мощных распределительных щитов, где номинальный ток достигает 63 А, нужен ВДТ с высокой пропускной способностью и чувствительностью к утечкам. Выключатель IEK ARMAT R10N типа A на 63 А и 30 мА решает эту задачу: он пропускает большой рабочий ток, но мгновенно отключает линию при появлении опасной утечки.
Основные характеристики
- Количество полюсов: 4, номинальный ток: 63 А
- Номинальное напряжение: 400 В, частота: 50 Гц
- Тип дифференциального тока: A — обнаруживает переменные и пульсирующие постоянные утечки
- Номинальный отключающий дифференциальный ток: 30 мА
- Условная отключающая способность: 10 кА
- Электромеханическое исполнение, не зависит от напряжения
- Электрическая износостойкость: 6000 циклов, механическая: 10000 циклов
- Ширина 4 модуля, установка на DIN-рейку
- Максимальное сечение провода: жёсткий 25 мм², гибкий 16 мм²
- Момент затяжки клемм: до 5 Н·м
- Рабочая температура: −25…+45 °C, степень защиты IP20
Сценарии использования
Применяется на вводе в коттеджи, в щитах административных зданий, на стройплощадках. Тип A обязателен для цепей с трёхфазным оборудованием, содержащим электронику — частотные преобразователи, станки с ЧПУ, системы бесперебойного питания. Уставка 30 мА защищает человека при прямом прикосновении.
Плюсы
- Высокий номинальный ток 63 А для мощных трёхфазных нагрузок
- Тип A подходит для оборудования с импульсными источниками питания
- Электромеханическая схема гарантирует отключение при любых условиях
Характеристики
| Вес | 0.3 кг |
|---|---|
| Импульсная прочность | - кА |
| Количество полюсов | 4 |
| Конструктивный размер-в соотв с din 43880 | 4 |
| Макс сечение входящего кабеля | 25 мм² |
| Мех износостойкость | 10000 циклов |
| Момент затяжки | 5 нм |
| Монтажная глубина - ниши | 76 мм |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение | 400 В |
| Номин напряжение изоляции ui | 500 В |
| Номин неоткл диф ток | 15.0 мА |
| Номин откл диф ток | 30 мА |
| Номин раб напряжение | 400 В |
| Номин ток | 63 А |
| Номин ток утечки | 0,003 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 63 А |
| Откл способность при коротком замыкании-icw | - кА |
| Рабочая температура окружающей среды | -25…+45 |
| Режим работы | Продолжительный-S1 |
| Сечение многожильного гибкого провода | 1,5…16 |
| Сечение одножильного жёсткого провода | 1,5…25 |
| Степень защиты - ip | IP20 |
| Тип монтажа | На DIN-рейку |
| Тип тока утечки | A |
| Условный номин диф ток кз | 10 кА |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость | 6000 циклов |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
